centrifuga ca10inox

          VIDEO PREDSTAVITEV CA90 AIR HMI

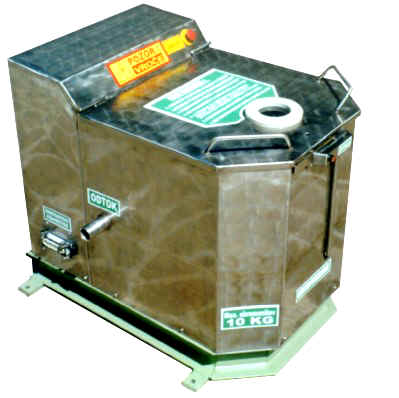

Avtomatska centrifuga je namenjena za odcejanje in sušenje obdelovancev iz galvanske linije in vključena v linijo predstavlja samostojno tehnološko enoto ter zaključek galvanskega procesa.
Sušenje poteka v bobnu (košari) katero z obdelovanci vložimo v centrifugo in jo po končanem sušenju zopet dvignemi iz centrifuge.Za manipulacijo košare uporabljamo ročno vodeno električno dvigalo, ki je
pritrjeno nad centrifugo in je krožno horizontalno pomično.

	TEHNIČNI PODATKI Perforacija košare: 1,2,3,4,5... mm Enkratno polneneje: MAX 10kg Material okvirja: kislinsko-odporna INOX pločevina Pogon: 1,5 kW ,3X400V, 50 Hz SIEMENS Krmilje: frekvenčni regulator MITSUBISHI s konzolo ser.-540 Gretje : INFRA - 2-3 kW Nastavljivost obratov: 0-800 obr/min (linearno z potenciometrom) Hlajenje: radialno puhalo 0.4 kW , EFEPIZETTA Zaklepanje: elektro mehansko 8V / 30W ZAŠČITE: tokovna, proti udaru el.toka,preobremenitev, mehanska za odpiranje pokrova Komande na omari: glavno stikalo, vklop s ključavnico, STOP v sili,program vklop, program izklop, potenciometer hitrosti,odprtina za display obratov,hladno obratovanje, vroče obratovanje Komande v omari: nastavitev obratovalnega časa od 8 sek do 3600 sek potenciometersko progransko nastavitev zagona zaviranja preko konzole z displayem Indikatorji na omari: obratovanje, ustavitev / prisotna napetost Na centrifugi: izklop v SILI, stikalo odpirala,kukalo , odtok , glavni energetski konektor
DELOVANJE: Po napolnitvi izdelkov v košaro in vstavitvi košare v sedež se zapre pokrov.Ob pritisku ke PROGRAM START se centrifuga avtomatsko zaklene in zažene počasni zagon, prisilno gretje po prednastavljenem programu nato po preteku obratovalnega časa preide v fazo zaustavljanja in se po popolni ustavitvi avtomatsko pokrov odklene predhodno pa se ohlaja grelna patrona skupaj z izdelki. Proces je popolnooma avtomatski. Kot dodatna alternativa odpiranja pokrova pa je izvedeno tudi avtomatsko odpiranje pokrova centrifuge preko pnevmatskega krmiljenja.
Odpiranje z ključavnico je poenostavljeno in na novo oblikovano. Dostop in zamenjava grelcev je izredno enostavna saj celoten postopek ne traja več kot 10 minut.Enostaven je tudi dostop do puhala in energetske razvodne omare.	sedež košare je na novo oblikovan in dimenzioniran vstavljanje košare je enostavno

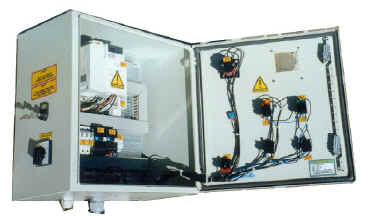

ČELNA STRAN GLAVNE KRMILNE OMARE	NOTRANJOST GLAVNE KRMILNE OMARE
Elektro krmilna omara je izdelana zelo pregledno tako da z upravljanjem in kontrolo parametrov ni težav. Frekvenčni krmilnik je predprogramiran tako, da se nastavlja v elektroomari samo obratovalni čas sušenja. Nastavitev obratov oziroma hitrost obratov se nastavlja na čelni strani elektroomarice.Nastavitev zagonske krivulje je programirana, prav tako zaviralna krivulja. Nastavlja se v programu krmilnika in je prtedhodno nastavljena Zagon naprave se lahko izvede samo preko glavne električne ključavnice. Ob normalnem obratovanju se tako samo pritisne PROGRAM START, vse ostalo naprava opravi sama. Tudi za varnost je vestno poskrbljeno, tako na napravi kakor tudi na krmilni omari.Ves čas obratovanja pa je tudi na displayu prikazovana trenutna hitrost in stanje bobna.

Nova izvedba je izdelana tako da je ob strani centrifuge prigrajen GLAVNI ENERGETSKI KONEKTOR, ki je edina energetsko močnostna in signalna povezava med napravo in krmilno omaro.Priklop je tako izredno poenostavljen.	Izboljšano in povečana je tudi odprtina za opazovanje.

[Industrijske centrifuge ]

OSNOVNI OPIS DELOVANJA NAPRAVE:

Električno je naprava grajena tako da so prvenstveno uporabljeni napetostni viri 230v in 400v le na nujno potrebni opremi kjer ne gre drugače, vsi ostali elementi so krmiljeni 24Vdc.Centrifuga deluje na način da vstavimo v sedež košare z dvigalom izdelke ki jih pred zagonom raztresemo tako da so enakomerno porazdeljeni v košari.Nato z tipko START na displayu na dotik ali manipulativnem panelu zapiramo pokrov. Zapira se dokler držimo , če gumb spustimo se pokrov začne odpirati nazaj. Tako preprečimo tveganje za poškodbe pri zapiranju,Ko se pokrov naprave zapre , prične avtomatsko obratovanje.
Najprej se zaklene pokrov centrifuge avtomatsko in ko senzor javi krmiljenju da je centrifuga zaklenjena se aktivira počasni zagon centrifuge ki počasi z vrtenjem še dodatno porazdeli vsebino v košari, vsi parametri so krmiljeni in nadzorovani, vključi se gretje z puhalom ki začne sušiti izdelke v centrifugi. Po določenem času preko rampe zagona centrifuga pospeši centrifugiranje in sušenje. Sušenje centrifugiranje traja čas ki je nastavljen v programu. Po preteku sušenja programa preide v fazo zaviranja. Sušenje se izključi, gretje se izključi , ohlajanje grelcev se nadaljuje. Šele ko je boben košare ustavljen se centrifuga avtomatsko odklene in pokrov dvigne. Ohlajanje grelcev se nadaljuje še nekaj časa nato se puhalo izključi .

Krmilnik omogoča izdelavo programov za vsak artikel posebej ki ga lahko kličete poimensko ali z številko ali bar kodo. Prvi trije programi so fixni in jih ni mogoče spreminjati in so standardni. Krmilnik beleži tudi napake in alarme.

Za kontinuirno delo operater vsakič pritisne le Start tipko za čas dokler se naprava ne zapre, vse ostale sekvence izvaja krmiljenje avtomatsko.Po koncu programa se centrifuga avtomatsko ustavi , odpre in z piskom sporoči da je program končan.
Seveda pa je možno predčasno sekvenco obratovanja prekiniti z tipko STOP ali IZKLOP V SILI . Takrat se najprej izvede zaviranje in šele nato se pokrov odklene in odpre.

START- na displayu na dotik ali manipulativnem panelu zapiramo pokrov. Zapira se dokler držimo ,
            če gumb spustimo se pokrov začne odpirati nazaj. Tako preprečimo tveganje za poškodbe
            pri zapiranju,

STOP – na displayu na dotik ali manipulativnem panelu ustavi centrifugo izključi gretje, odklene in
odpre-in dvigne pokrov,

IZKOP V SILI – na manipulativnem panelu ali na elektroomari ustavi centrifugo, ko se košara
                       bobna ustavi izključi vse močnostne
                            porabnike 230V ,3x400 V in krmilnik vrže v režim IZKLOP V SILI.
                            le 24vdc napetost senzorike je prisotna . Šele ob odpravi motnje deaktivaciji
                            izklopa v sili , potrditvi krmilnika se lahko zaženejo porabniki 230V in
                            3x400V

GLAVNO STIKALO – izključi vse porabnike , ne porabljamo ga za zaustavljanje centrifuge
ko vrti boben. Glavno stikalo izklapljamo ob servisih,
mazanju, revizijskih pregledih ,kadar dalj časa naprava ne obratuje.

POTENCIOMETER HITROSTI: na elektroomari za nastavitev hitrosti v ročnem načinu obratovanja

Naprava pa ima poleg električnih sistemov za preobremenitev zagona, tokovno preobremenitev ob izpadu ene od električnih faz, tudi SENZOR ZA PREOBREMENITEV ZA BALANSIRANJE. Ta senzor skrbi da v primeru da bi uporabnik nedosledno naložil breme centrifuge le na eno stran in ob zagonu preobremenil boben centrifuga samodejno zavre ustavi javi napako odklene pokrov in tako prisili uporabnika da popravi vsebino za varno obratovanje. SPEED CONTORL senzor skrbi za kontrolo max obratov.
RCD zaščita na diferenčni tok za povečano varnost. Akustična in svetlobna indikacija obratovanja naprave. Avtomatski sleep mode za neaktivnost.
