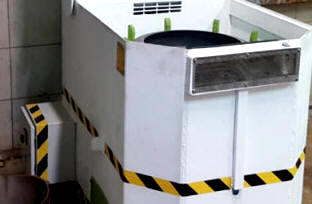

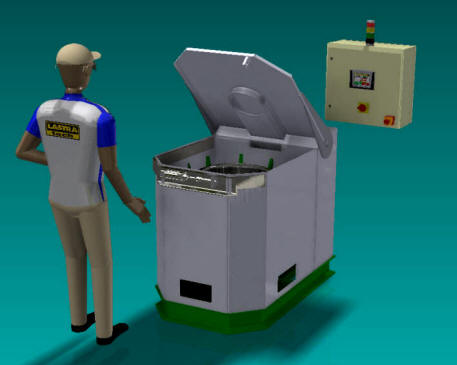

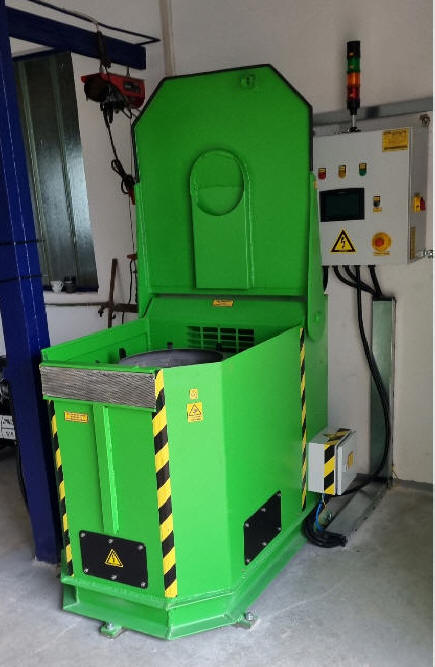

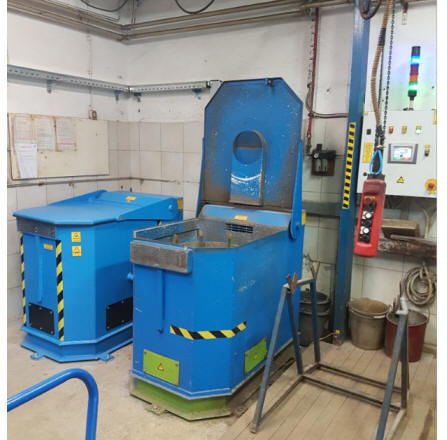

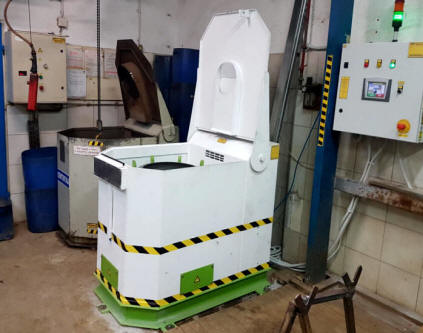

Avtomatska centrifuga je
namenjena za odcejanje in sušenje obdelovancev . Predstavlja samostojno tehnološko enoto ter zaključek
obdelovalnega procesa.
Sušenje poteka v bobnu (košari) katero z obdelovanci vložimo v centrifugo in jo po končanem sušenju zopet dvignemi iz centrifuge.Za manipulacijo košare uporabljamo ročno vodeno električno dvigalo, ki je pritrjeno nad centrifugo in je krožno horizontalno pomično. Odpiranje
- zapiranje, zaklepanje centrifuge kot tudi počasni zagon, kontrola
obratovanja ,sušenje in zaviranje krmili PLC program z integracijo z
frekvenčnim regulatorjem .
VIDEO PREDSTAVITEV CA90 AIR HMI

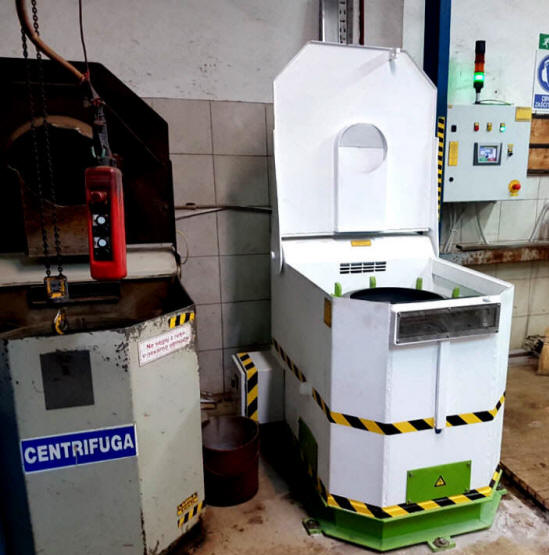

CA90-AIR V
2021
dodatna tastatura IZKLOP V SILI /
START/ STOP

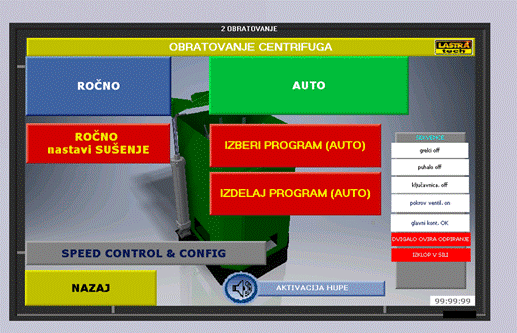

PLC+HMI barvni panel na dotik z
programom za ročno in avtomatsko obratovanej
konzola za dvig košare
velika inox košara BREZ
RINKE ZA KLJUKO ( želja kupca)
Novost VERZIJE
CA90-AIR V
2021

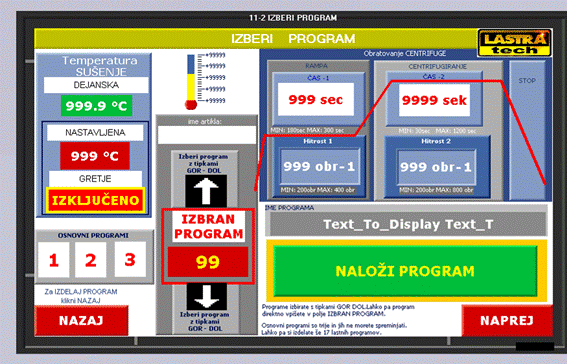

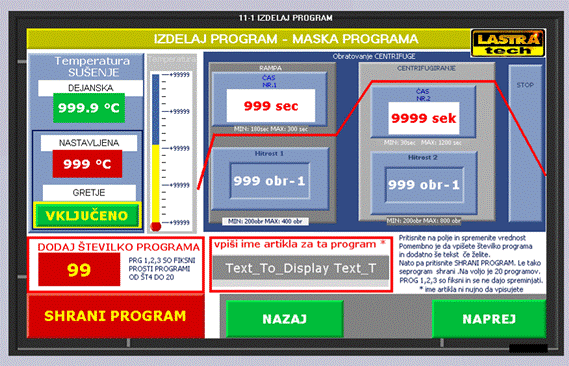

Centrifuga v avtomatskem režimu deluje tako da predhodno izberete
program. Program ki ga izberete je lahko FIXNI ali TISTI KI JIH
IZDELATE SAMI.
POD ŠTEVILKAMI 1,2,3, so fixni programi kateri omogočajo nastavitve
ki se ne dajo spreminjati in ko ga kličete se izvede3 po
prednastavljenih vrednostih.
Sami pa lahko
izdelate svoje programe trenutno je omogečenih 100 programov ( lahko
več) in jih poimenujeti po ARTIKLIH ali imenu KUPCA .
Programu določite ŠTEVILKO in IME tako da ga poimenujete in ga
SHRANITE.
Tak program potem kličete za posamezen atrikel in centrifuga
optimalno dela potem za točno določen artikel.
KRONOLOGIJA OBRATOVANJA -
BELEŽENJE NAPAK

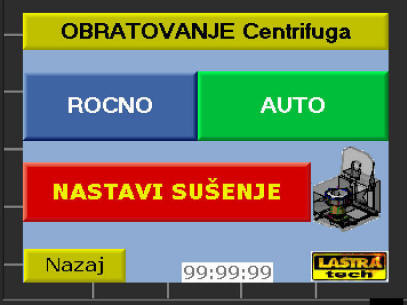

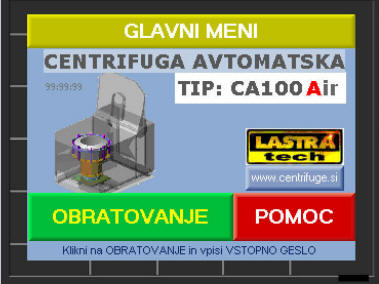

Enostavni in
pregledni meniji
OSNOVNI OPIS DELOVANJA NAPRAVE:
Električno je naprava grajena tako da so prvenstveno uporabljeni
napetostni viri 230v in 400v le na nujno potrebni opremi kjer ne gre
drugače, vsi ostali elementi so krmiljeni 24Vdc.Centrifuga deluje na
način da vstavimo v sedež košare z dvigalom izdelke ki jih pred
zagonom raztresemo tako da so enakomerno porazdeljeni v košari.Nato
z tipko START na displayu na dotik ali manipulativnem panelu
zapiramo pokrov. Zapira se dokler držimo , če gumb spustimo se
pokrov začne odpirati nazaj. Tako preprečimo tveganje za poškodbe
pri zapiranju,Ko se pokrov naprave zapre , prične avtomatsko
obratovanje.
Najprej se zaklene pokrov centrifuge avtomatsko in ko senzor javi
krmiljenju da je centrifuga zaklenjena se aktivira počasni zagon
centrifuge ki počasi z vrtenjem še dodatno porazdeli vsebino v
košari, vsi parametri so krmiljeni in nadzorovani, vključi se gretje
z puhalom ki začne sušiti izdelke v centrifugi. Po določenem času
preko rampe zagona centrifuga pospeši centrifugiranje in sušenje.
Sušenje centrifugiranje traja čas ki je nastavljen v programu. Po
preteku sušenja programa preide v fazo zaviranja. Sušenje se
izključi, gretje se izključi , ohlajanje grelcev se nadaljuje. Šele
ko je boben košare ustavljen se centrifuga avtomatsko odklene in
pokrov dvigne. Ohlajanje grelcev se nadaljuje še nekaj časa nato se
puhalo izključi .
Krmilnik omogoča izdelavo programov za vsak artikel posebej ki ga
lahko kličete poimensko ali z številko ali bar kodo. Prvi trije
programi so fixni in jih ni mogoče spreminjati in so standardni.
Krmilnik beleži tudi napake in alarme.
Za kontinuirno delo operater vsakič pritisne le Start tipko za čas dokler se naprava
ne zapre, vse ostale sekvence izvaja krmiljenje avtomatsko.Po
koncu programa se centrifuga avtomatsko ustavi , odpre in z
piskom sporoči da je program končan.
Seveda pa je možno predčasno sekvenco obratovanja prekiniti z
tipko STOP ali IZKLOP V SILI . Takrat se najprej izvede
zaviranje in šele nato se pokrov odklene in odpre.
START- na displayu na dotik ali manipulativnem panelu zapiramo
pokrov. Zapira se dokler držimo ,
če gumb spustimo se pokrov začne odpirati nazaj. Tako
preprečimo tveganje za poškodbe
pri zapiranju,
STOP – na displayu na dotik ali manipulativnem panelu ustavi
centrifugo izključi gretje, odklene in
odpre-in dvigne pokrov,
IZKOP V SILI – na manipulativnem panelu ali na elektroomari
ustavi centrifugo, ko se košara
bobna ustavi izključi vse močnostne
porabnike 230V ,3x400 V in krmilnik vrže
v režim IZKLOP V SILI.
le 24vdc napetost senzorike je prisotna
. Šele ob odpravi motnje deaktivaciji
izklopa v sili , potrditvi krmilnika se
lahko zaženejo porabniki 230V in
3x400V
GLAVNO STIKALO – izključi vse porabnike , ne porabljamo ga za
zaustavljanje centrifuge
ko vrti boben. Glavno stikalo
izklapljamo ob servisih,
mazanju, revizijskih
pregledih ,kadar dalj časa naprava ne obratuje.
POTENCIOMETER HITROSTI: na elektroomari za nastavitev hitrosti v
ročnem načinu obratovanja
Naprava pa ima poleg električnih sistemov za preobremenitev
zagona, tokovno preobremenitev ob izpadu ene od električnih faz,
tudi SENZOR ZA PREOBREMENITEV ZA BALANSIRANJE. Ta senzor skrbi da v
primeru da bi uporabnik nedosledno naložil breme centrifuge le na
eno stran in ob zagonu preobremenil boben centrifuga samodejno zavre
ustavi javi napako odklene pokrov in tako prisili uporabnika da
popravi vsebino za varno obratovanje. SPEED CONTORL senzor skrbi za
kontrolo max obratov.
RCD zaščita na diferenčni tok za povečano varnost. Akustična
in svetlobna indikacija obratovanja naprave. Avtomatski sleep mode
za neaktivnost.
Avtomatska centrifuga je
namenjena za odcejanje in sušenje obdelovancev . Predstavlja samostojno tehnološko enoto ter zaključek
obdelovalnega procesa.
Sušenje poteka v bobnu (košari) katero z obdelovanci vložimo v centrifugo in jo po končanem sušenju zopet dvignemi iz centrifuge.Za manipulacijo košare uporabljamo ročno vodeno električno dvigalo, ki je pritrjeno nad centrifugo in je krožno horizontalno pomično. Odpiranje
- zapiranje, zaklepanje centrifuge kot tudi počasni zagon, kontrola
obratovanja ,sušenje in zaviranje krmili PLC program z integracijo z
frekvenčnim regulatorjem .

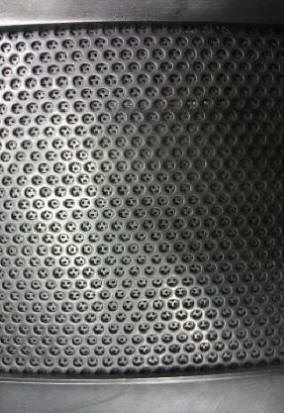

specijalni boben 1mm perforacija
TEHNIČNI PODATKI
Perforacija košare: 1-4mm
OJAČANA ( LAHKO DVOJNA PERFORACIJA) Enkratno polneneje: MAX
90kg
premer bobna fi 570mm višina cca 300mm Material okvirja: INOX pločevina
Pogon: 3 kW ,3X400V, 50 Hz
Krmilje: UNITRONICS
Vision700 (ver2020) TFT 7" barvni 800x480 LCD 16bit COLOUR TOUCH SCREEN
PLC+HMI frekvenčni regulator MITSUBISHI s konzolo ser.FR D-740
Gretje : INFRA -
4 kW Nastavljivost obratov: računalniško vodeno programsko vodeno
in preko
nastavljivih ramp/ročno preko potenciometra
Hlajenje:
radialno puhalo 0.06 kW Zaklepanje:
elektro mehansko pnevmatsko ZAŠČITE: tokovna, proti udaru el.toka,mehanska
balance preobremenitev,RDC,overspeed, preobremenitev balansa, mehanska za odpiranje pokrova
Komande na omari: popolnoni krmilni

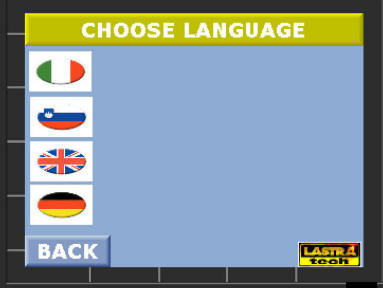

nadzorni sistem vpisan z meniji v večjezičnih menijih
Komande v omari:* nastavitev obratovalnega časa,nastavitev rampe
hitrosti , posamezni časi ,nastavitev pospeševanja,
nastavitev alarma,sušenja , nastavitev temperature, 1000
programov poimensko za artikle,3 osnovni programi, zaviranje nivoji varnosti,progransko nastavitev zagona zaviranja OPCIJA: Remoute
access preko ETHERNET TCP-IP preko konzole z displayem za
zajem podatkov po artiklih ki so bili v obdelavi / tip datum čas
/kronologija dela export v excel preko TCP-IP
Indikatorji na omari:
obratovanje,napake/gretje vklučeno/ ustavitev / prisotna napetost/zvočna
indikacija -program končan odpiram avtomatsko pokrov ker
boben stoji in je sušenje končano program aktiven 4barvni
semafor z alarm hupo z različnimi zvočnimi efekti pa programske
dele. Alarm meniji z navodili.
*nekatere funkcije so omejene ali se jih ne
da poljubno spreminjati
opis

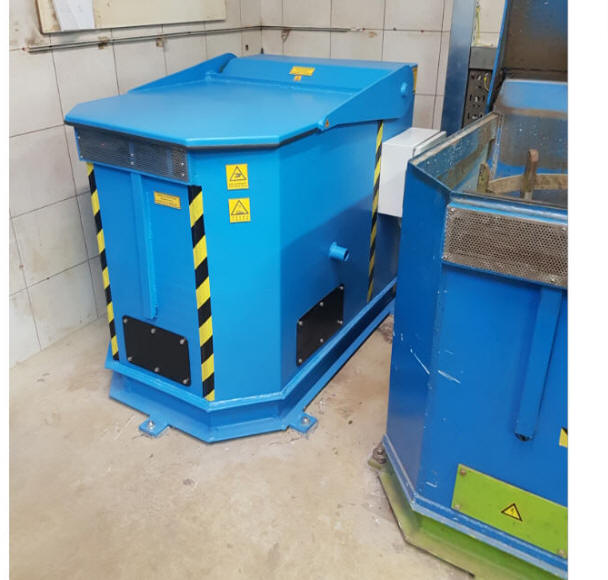

Ohišje-konstukcija jeklena
pločevina v kombinaciji z močnimi jeklenimi profili kakovostno
zvarjena , robustne izvedbe za industrijsko uporabo. Ohišje je
peskano in epoxi lakirano.Konstuirano z pomočjo napreden CAD
tehnologije. Uporaba napredne FEM tehnologije.

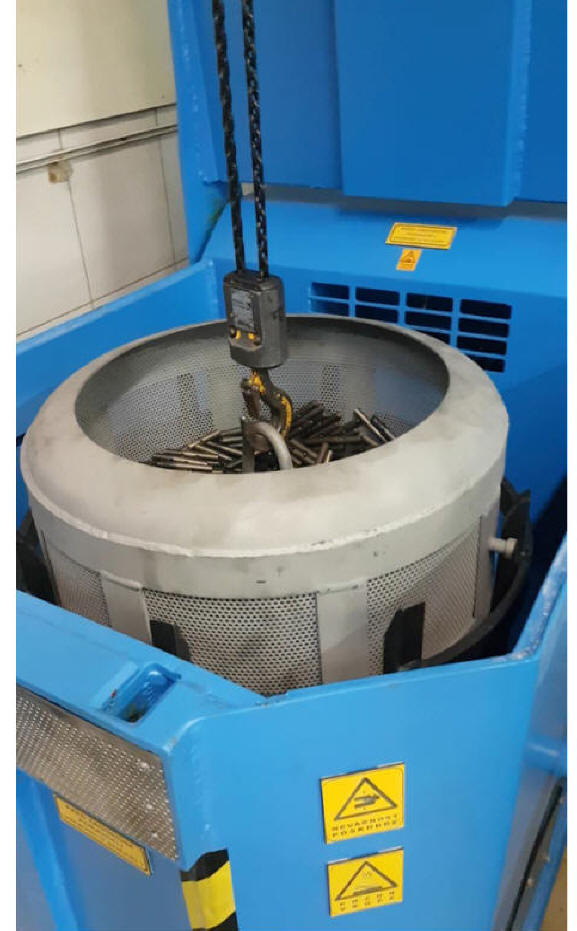

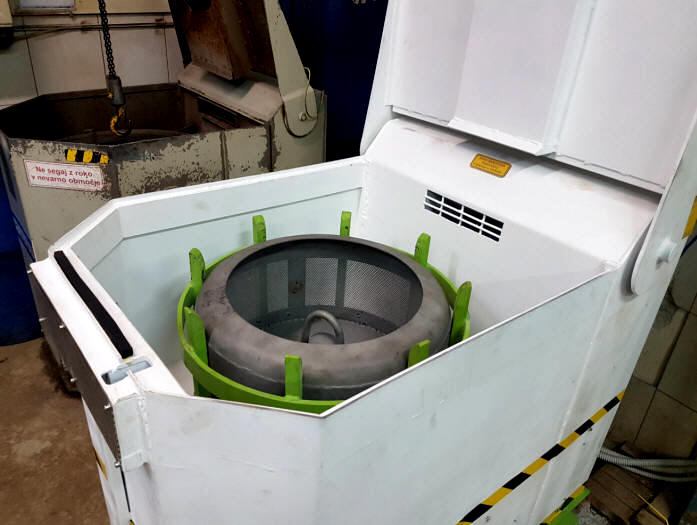

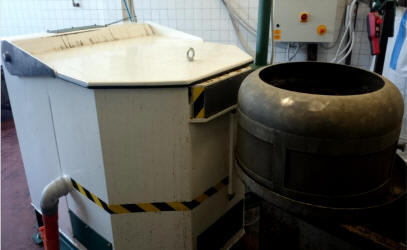

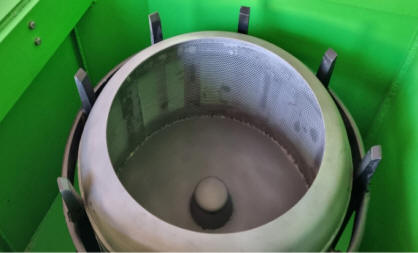

Košara
je izdelana iz nerjaveče pločevine W.Nr. 1.4404 CrNi AISI 316
ali druge kvalitete
Perforacija lukenj fi 3mm , opcija* notranji koš
perforacija luknjic fi 1mm ,dodatno ojačana. Zgornji del košare
je kržno zaobljen-bonbiran.

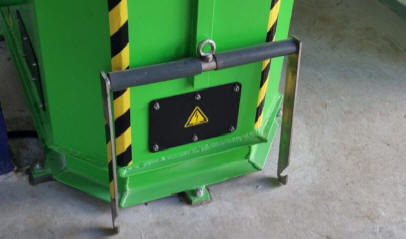

Košara je izdelana tako, da se s kljuko dvigala
dvigne iz pogonskega naseda.

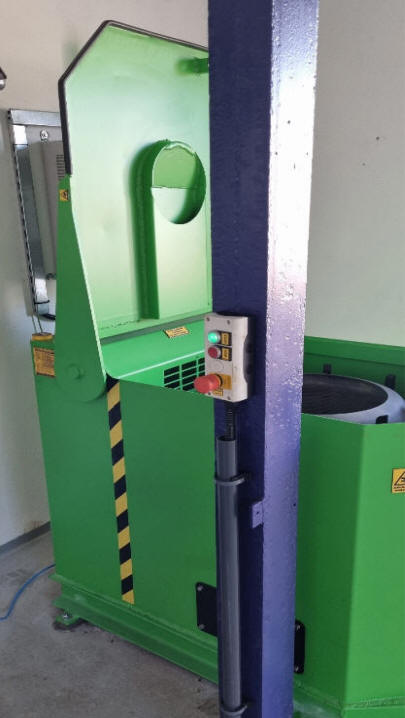

Dvižni
pokrov: jeklena pločevina -, odpira se avtomatsko ,
izvedba odpiranja na pnevmatiko tako, da se na koncu
obratovanja pokrov sam odpre,
ko se pokrov zapre se dodatno varnostno pnevmatsko zaklene
-varnostni zaklepni mehanizem Gretje/hlajenje je
integrirano v centrifugo. Naprava je opremljena z infra grelci
moči 6Kw ,ki so montirani v napravi in krmiljeni preko
krmilnika,
dodatno je prigrajen aksialni kovinski ventrilator ,ki odvaja
temperaturo iz grelcev direktno v košaro.

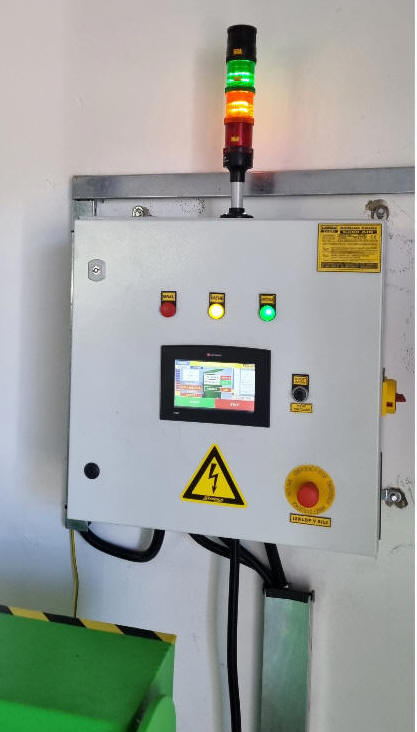

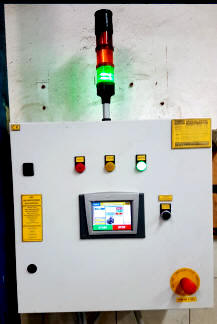

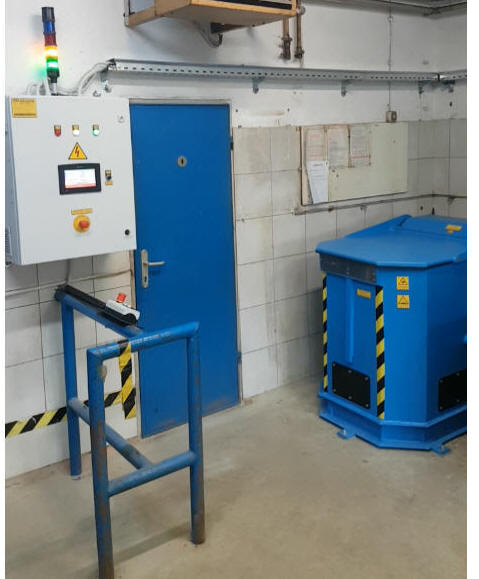

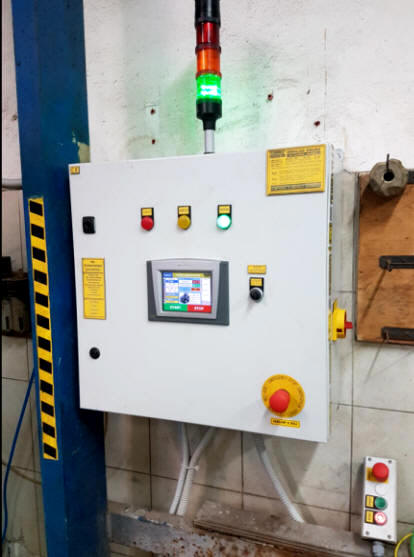

Krmilna elektro omara z
krmiljenjem ima velik krmilni barvni zaslon na dotik kjer
je program z možnostjo nastavitve parametrov.

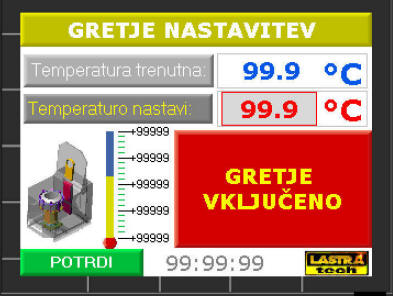

Nastaitve se izvedejo v programu kateri potem stalno skbijo za
avtomatsko delovanje Program prikazuje temperaturo v komori in
nastavljeno vrednost.
Krmilna omarica s krmilno avtomatiko, krmilnimi
stikali , indikatorji obratovanja je montirana ločeno od
centrifuge.
tokovna zaščita, zaščiita za preobremenilni zagonski
moment , zaščita proti generatorskemu toku,
kontaktorski
krmilnik,tokovni upor, krmilnik pnevmatike z krmilnim
ventilom zapiranja pokrova, elektro shema ,ostalo
izhodne sponke za dvigalo
Indikacija delovanja vseh zaščit ,IZKLOPI V SILI
-počasno zaviranje in zaganjanje naprave (2 rampi
zagona)
-varnostni izklop v primeru preobremenitve

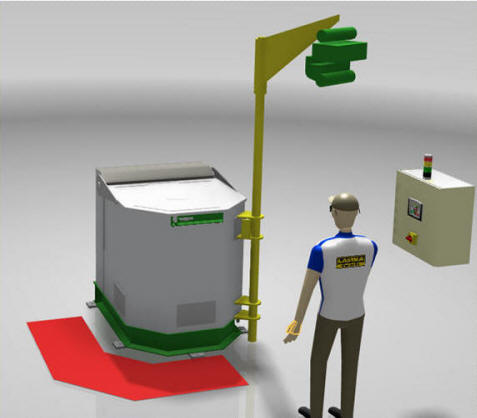

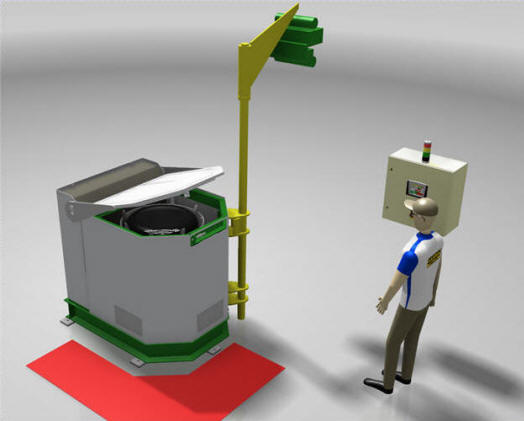

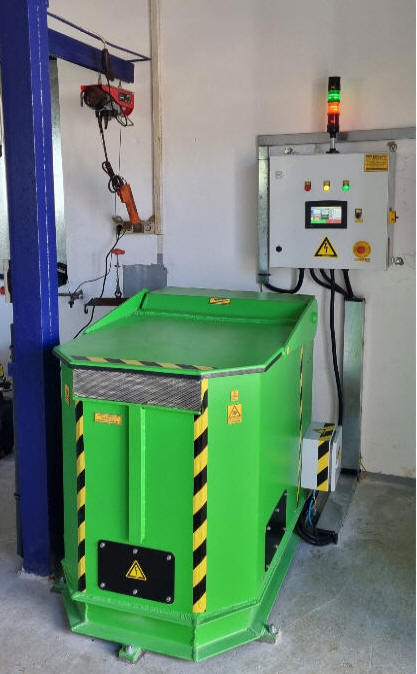

Dvigalo je
prigrajeno ob centrifugo .Na ohišje je prigrajena nosilna
konzola ki se obrača , nanjo pa je prigrajeno verižno
dvohitrostno dvigalo z lastnim krmiljenjem in verigo in
kljuko.Dvigalo ima krmilno konzolo z dvonivojskimi tipkami
počasi /hitro , izklop v sili . preko te konzole in verige z
kljuko enostavno manipuliramo z košaro centrifuge.Počasna
hitrost zelo pomaga pri vstavitvi košare v centrifugo.Ker se
verišno dvigalo obrača na konzoli je manipulacija zelo
enostavna.

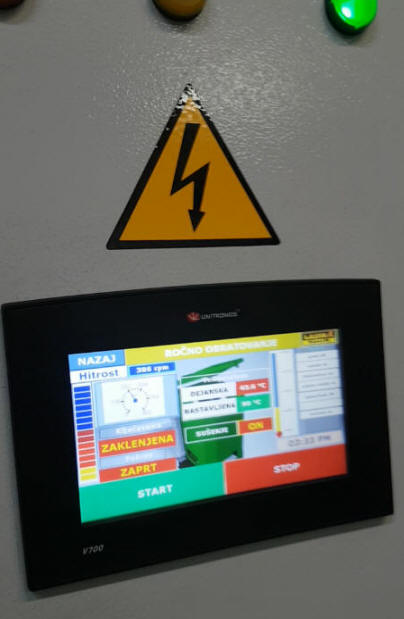

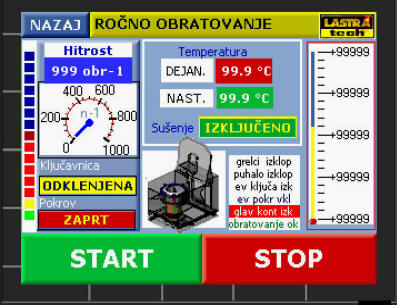

Krmilnik barvni touchscreen z prikazi programov
popolni avtomatski nadzor obratovanja z ročno in avtomatskim
načinom dela, semaforjem za prikaze sekvenc obratovanja alarmov in
hupo za signalizacijo končanja cikla
Priključna omara
za priklop glavnega napajanja
za priklop pnevmatije

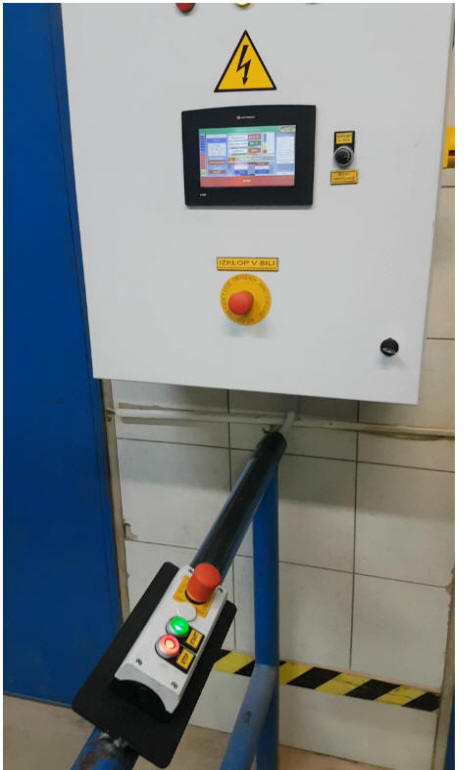

Dodatni krmilni modul
START PROGRAM,STOP PROGRAM, EMERGENCY ( IZKLOP V SILI),
dodatno se prigradi na mesto kjer je operaterju najugodneje, za
lažjo manipulacijo.Normalno se za obratovanje pritisne samo START
,ostale sekvence krmili naprava avtomatsko.

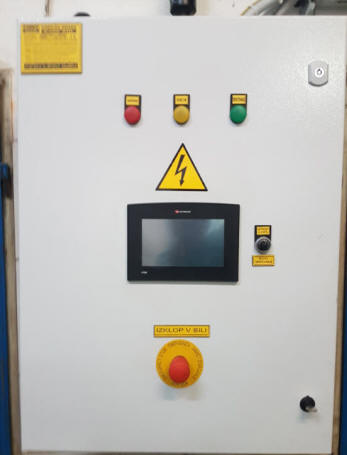

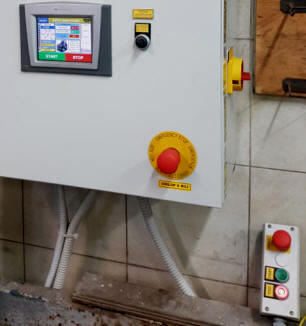

električna krmilna avtomatika
-na čelni strani omarice
-glavno stikalo, indikator glavnega stikala,
V KRMILNIKU COLOUR TOUCH SCREEN UNITRONICS V570 +HMI
-KOMANDA za vklop programa z indikatorjem
-KOAMANDA za prečasni izklop programa z indikatorjem
-gobasta STOP tipka na omarici
-gobasta STOP tipka na CENTRIFUGI
-KOMANDA za nastavljanje dolžine obratovanja -2 RAMPI
-KOMANDA potenciometer za nastavitev obratov
-gretje stikalo 01 v programu tako da lahko gretje tudi izklopite
-KOMANDA nastavitev hitrosti
-KOMANDA nastavitev temperature
-KOMANDA nastavitev dolžine programa CENTRIFUGIRANJA
-ALARM indikacija
digitalno prikazuje trenutno stanje obratov med delovanjem
semafor 3 barvni NA ELEKTROOMARI zelena/rumena/rdeča prikazuje
stanje naprave +zvočna hupa konec programam /alarm ...
-dodatno krmiljenje mehanskega zatiča z mehanskim zaklepanjem z
induktivnim senz. na pokrovu
-ZAPIRANJE /ZAKLEPANJE - MEHANSKO PNEVMATSKO / ODPIRANJE
ODKLEPANJE avtomatsko preko pnevmatskega cilindra
-SEKVENCE USTAVLJANJA V REŽIMU ALRAM /PREOBREMENITEV /STOP / IZKLOP
V SILI

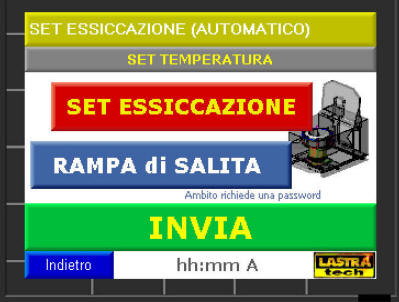

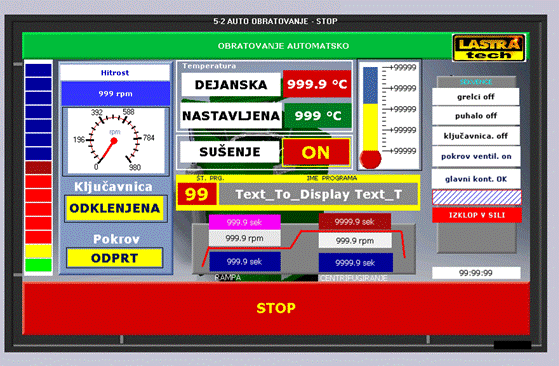

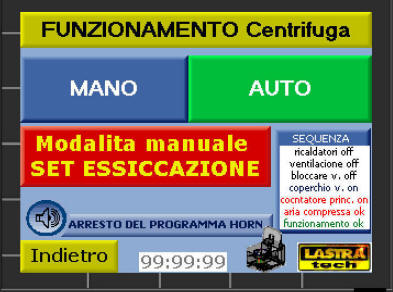

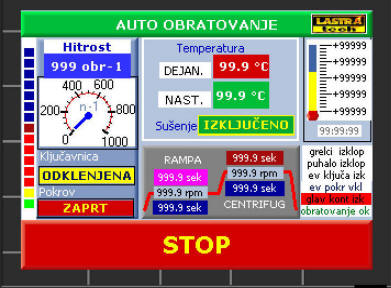

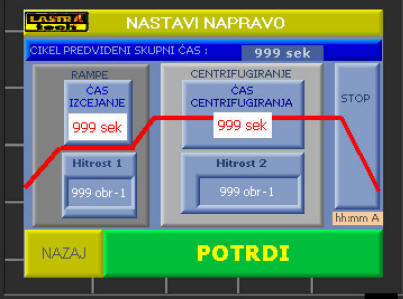

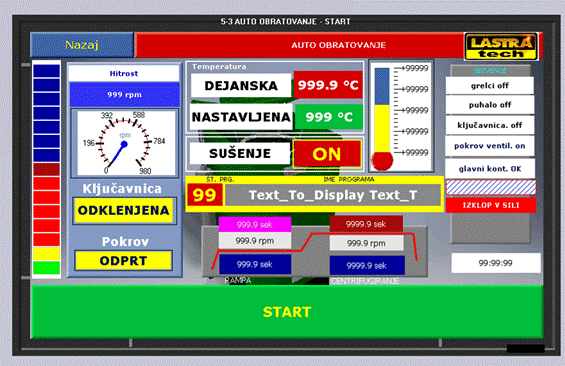

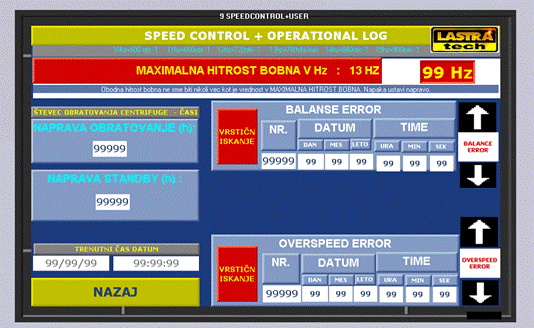

prikaz
programa krmilnika*
* PODATKI SO SIMBOLNI IN SO
DIFINIRANI Z VSAKO
NAPRAVO POSEBEJ
