POLIPROPILEN
SERIJA
SVEČASTI IN VREČASTI FILTRI &
črpalke

|
Naplavni filtri so namensko izdelani za kontinuirano filtriranje medija s
BREZLEŽAJNIMI centrifugalnmi SERIJE RXL, ali v drugih izvedbah z magnetnimi črpalkami
MAGNETA.
Medij pride v stik izključno s plastičnimi materiali, kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako, da se filtrirno platno pere in ni potrebno menjati filtrirnih vložkov.Pri določenih tehnoloških rešitvah pa je možno filter čistiti kar z obratno smerjo pretoka medija.

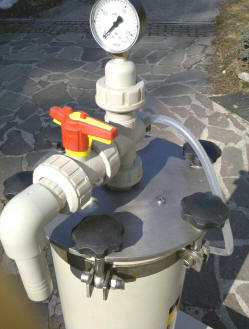

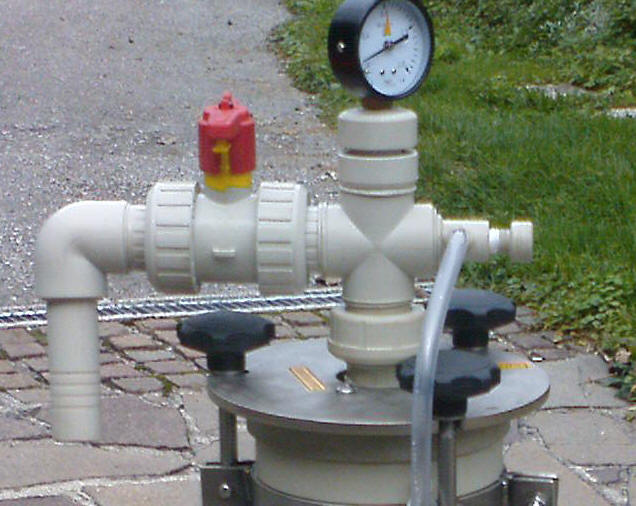

Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.
Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato po potrebi razstavi.
:

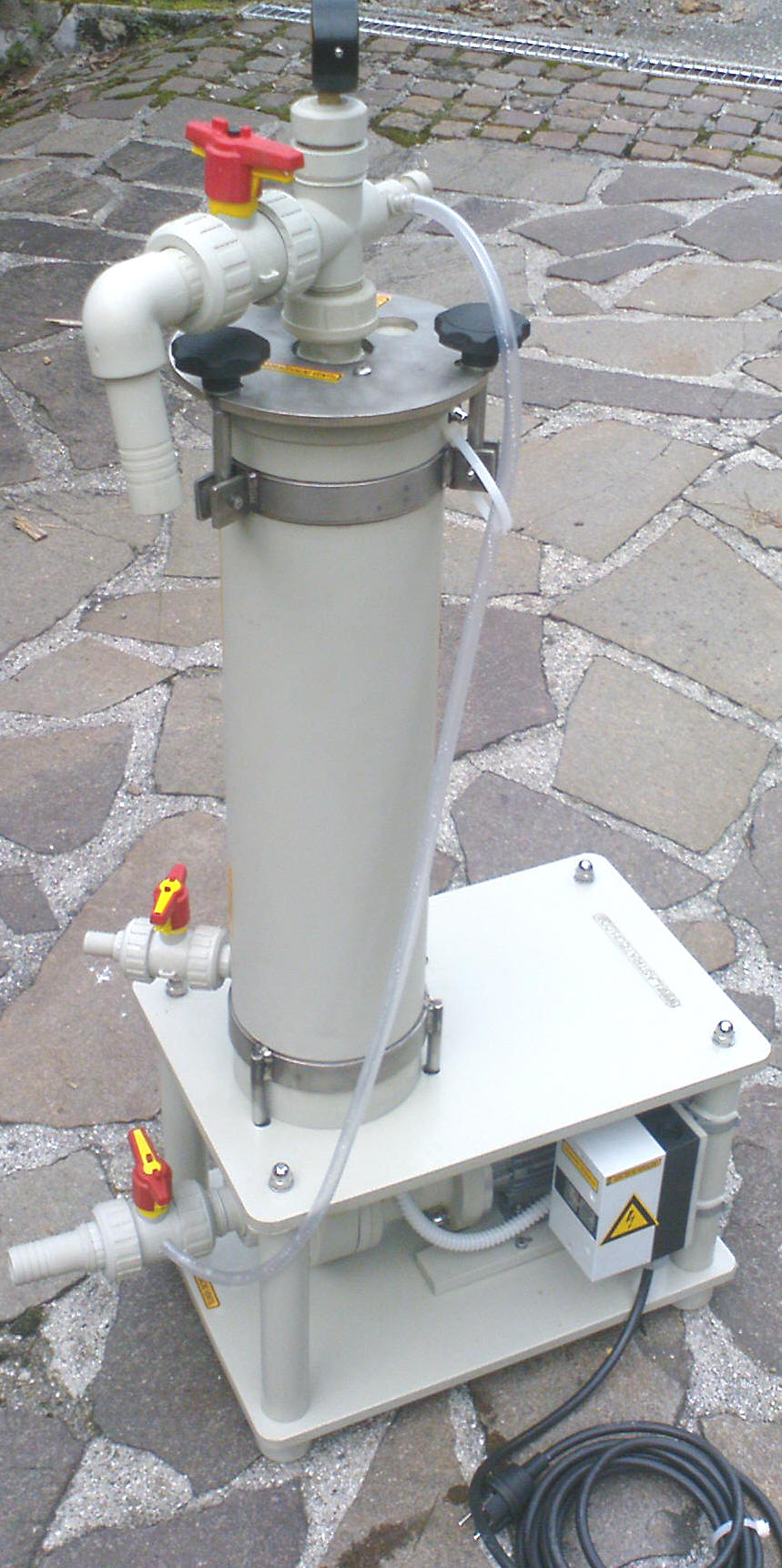

FILTRIRNA NAPRAVA :
FN 5003
FN -S-PP
(Sveče)
|
 |
TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA : FN 500 sveče |
|
FILTRIRNA NAPRAVA
|
FN-S 500- 3 PP |
|
|
|
|
|
OSNOVNA
KONSTRUKCIJA: |
POLIPROPILEN
|
|
DIMENZIJA naprave : |
Š 300 X D 600 X V
1300 * |
|
VIŠINA FILTRA |
CCA 600 mm
|
|
MANIPULACIJA |
NI mobilna
izvedba |
|
VENTILI : |
kroglični PVC/PP/
teflon |
|
INDIKACIJA
ZASIČENOSTI |
Manometer z ločilno
opno PP/PTFE |
|
PRIKLOPI : |
SESALNI
DA 25 *** |
TLAČNI
DA25 *** |
|
Max FILTRIRNI TLAK
|
3bar |
|
Obratovalni tlak: |
0.5-1 bar |
|
T
MAX |
50
0
C |
|
FILTER ČRPALKA:
|
SERIJA MAGNETA |
SERIJA RXL |
|
TENSNJE |
magnetna sklopka
tesnenja ni ** |
NIMA |
|
POGON: |
SIEMENS |
|
EL. PRIKLOP |
230V 50Hz standard
ali
3X400V 50 Hz |
|
Pretok črpalke***: |
20l/min-100l/min |
|
Vklop/izklop |
prigrajeno stikalo
1-0
IP55 s tokovno elektromotorno termično zaščito (DME) |
|
|
|
FILTRI OBLIKA: |
vreča z inox obročem
in všitim ročem |
|
PREPUSTNOST****
FILTE R
SVEČE |
po DIN 53887
pri 200Pa zračne prepusnosti:
OD 20 DO 100 L/dm2/min... caa 30 micronov ali več ***** |
|
MATERIAL
|
POLIESTER PREJA SVITEK
monofilament |
|
filter je namenjen
kontinuirnemu filtriranju cca : 1500 literske kadi* |
|
DIFINIRANJE
PREPUSTNOSTI FILTER SVEČE*: |
|
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na
enoto |
|
2. ODVISNOST :kinematična viskoznost fluida |
|
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija |
|
|

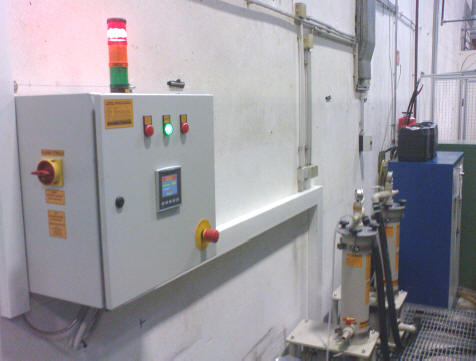

FILTRIRNA NAPRAVA
za avtomatsko filtriranje 20 in 5 mikronov
|
 |
|
|

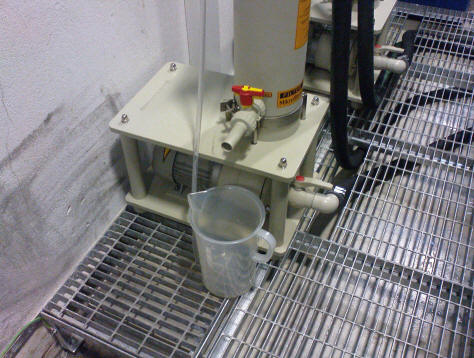

PRAZNENJE VSEBINE OB MENJAVI
povsem enostavno |
ODZRAČEVANJE
povsem enostavno |
| |
|
|

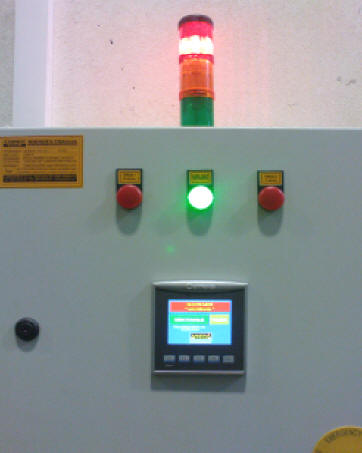

UPORABNIKU
PRIJAZEN
enostaven in pregleden sistem krmiljenja (HMI)
|
 |
|
|
|
|

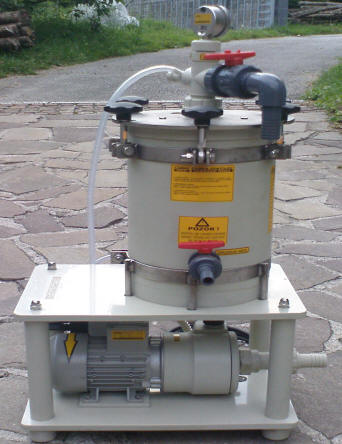

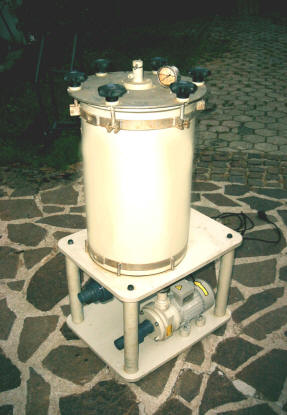

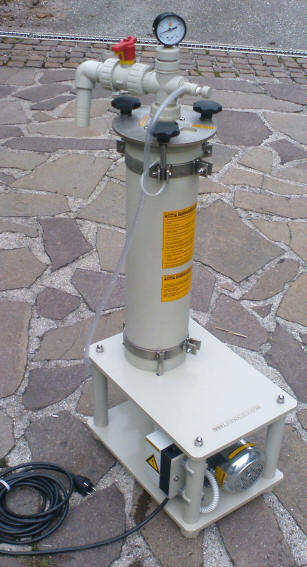

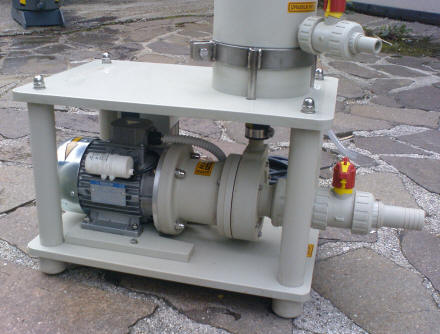

 FILTRIRNA NAPRAVA :
FN 5003
FN -S-PP +
RXL100pp |
 |
|
|
|
|

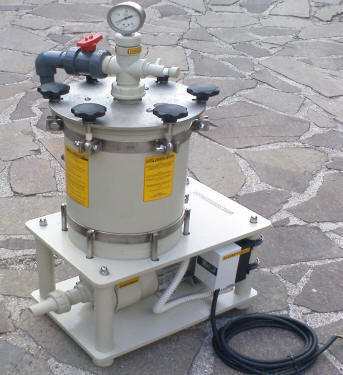

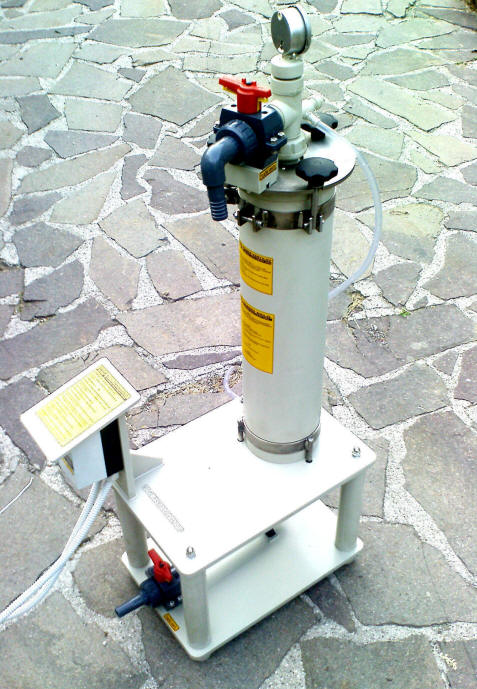

FILTRIRNA NAPRAVA :
FN 5003
FN -S-PP + Magneta
60 PP (230 V)
|
 |
 |
 |
 |
|
|
|
:

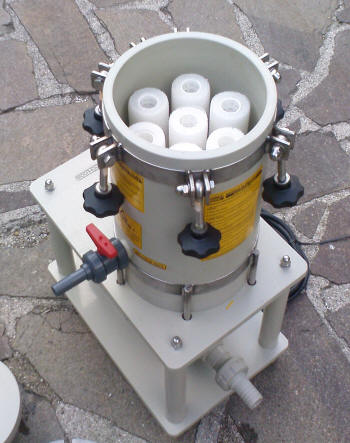

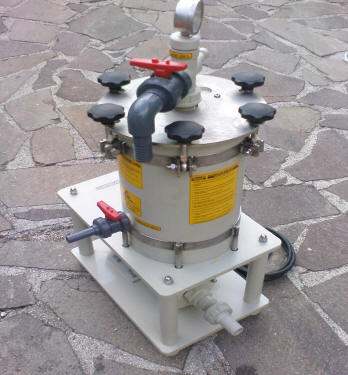

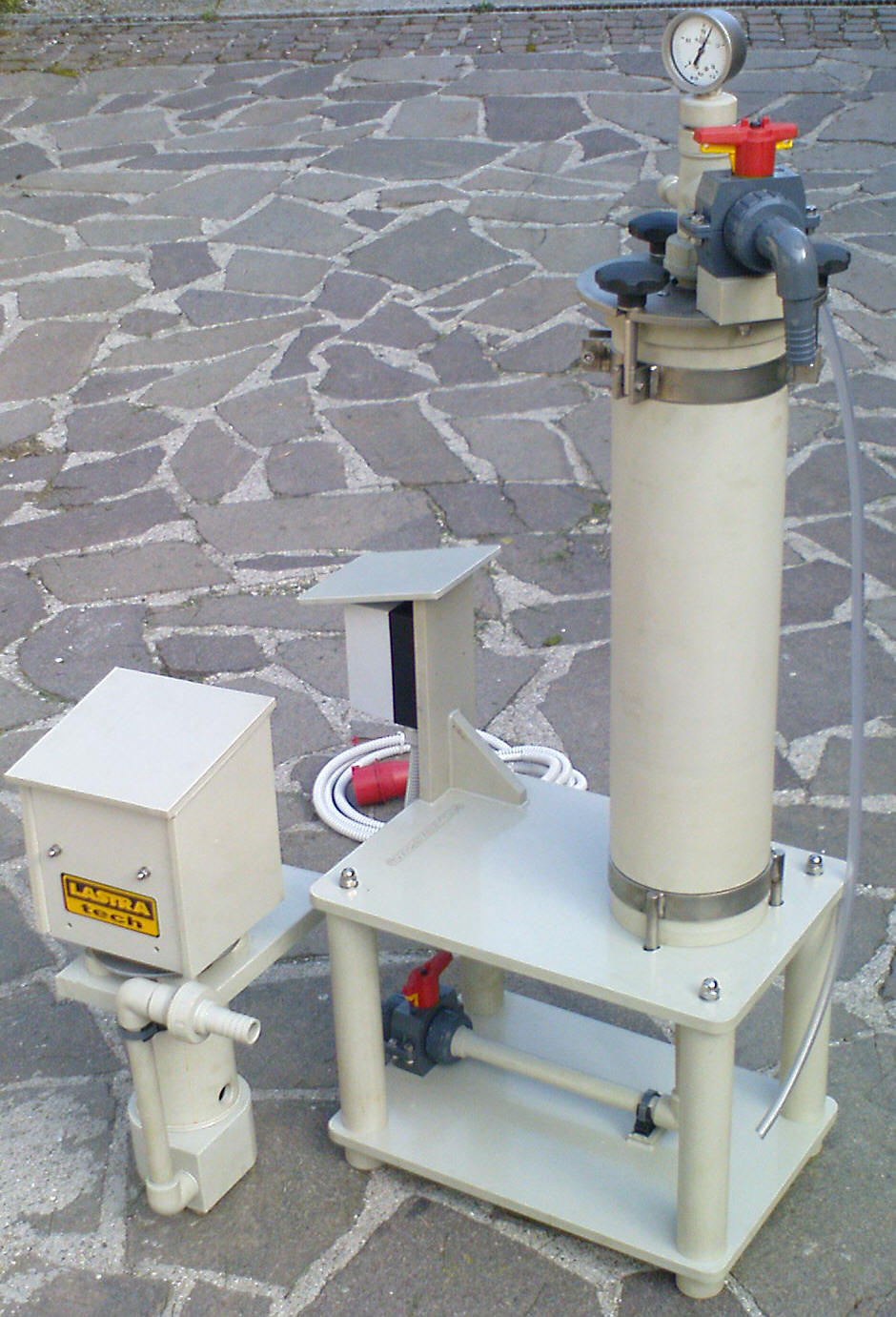

FILTRIRNA NAPRAVA :
FN-S
250-7-PP
+ CBR60
(
sveče) |
|
|
|
TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA : FN 250 sveče |
|
FILTRIRNA NAPRAVA
|
FN -S 250-7 PP |
|
|
|
|
|
OSNOVNA
KONSTRUKCIJA: |
POLIPROPILEN
|
|
DIMENZIJA naprave : |
Š 300 X D 600 X V
700 * |
|
VIŠINA FILTRA |
CCA 380 mm
|
|
MANIPULACIJA |
NI za mobilno
izvedbo |
|
VENTILI : |
kroglični PVC/PP/
teflon |
|
INDIKACIJA
ZASIČENOSTI |
Manometer z ločilno
opno PP/PTFE |
|
PRIKLOPI : |
SESALNI
DA 25 *** |
TLAČNI
DA25 *** |
|
Max FILTRIRNI TLAK
|
3bar |
|
Obratovalni tlak: |
0.5-1 bar |
|
T
MAX pvc/pp |
50
0
C /70
0
C |
|
FILTER ČRPALKA:
|
SERIJA MAGNETA |
SERIJA CBR |
SERIJA RXL |
|
|
TENSNJE |
magnetna sklopka
tesnenja ni ** |
SIC/FPM |
NIMA |
|
|
POGON: |
SIEMENS |
|
EL. PRIKLOP |
230V 50Hz standard
ali
3X400V 50 Hz |
|
Pretok črpalke***: |
20l/min-100l/min |
|
Vklop/izklop |
prigrajeno stikalo
1-0
IP55 s tokovno elektromotorno termično zaščito (DME) |
|
|
|
FILTRI OBLIKA: |
SVEČE DOLŽINE
250MM .... 7 KOS |
|
PREPUSTNOST****
FILTE R
SVEČE |
po DIN 53887
pri 200Pa zračne prepusnosti:
OD 20 DO 100 L/dm2/min... caa 30 micronov ali več *****
5-100 mikronov
|
|
MATERIAL
|
POLIESTER PREJA SVITEK
monofilament |
|
filter je namenjen
kontinuirnemu filtriranju cca : 1500 literske kadi* |
|
DIFINIRANJE
PREPUSTNOSTI FILTER SVEČE*: |
|
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na
enoto |
|
2. ODVISNOST :kinematična viskoznost fluida |
|
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija |
|
 |
:

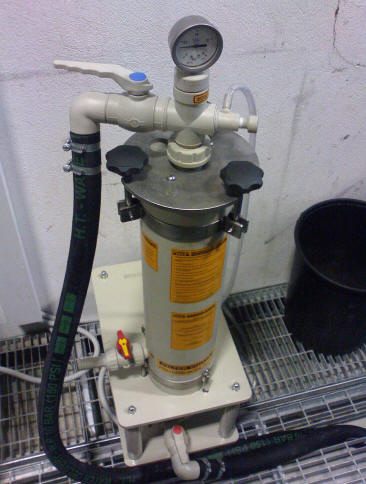

FILTRIRNA NAPRAVA :
FN-S
250-7-PP
+ CBR60 |
|
 |
MENJAVA FILTROV
povsem enostavno hitro in varno |
|
|
|
|
|
:

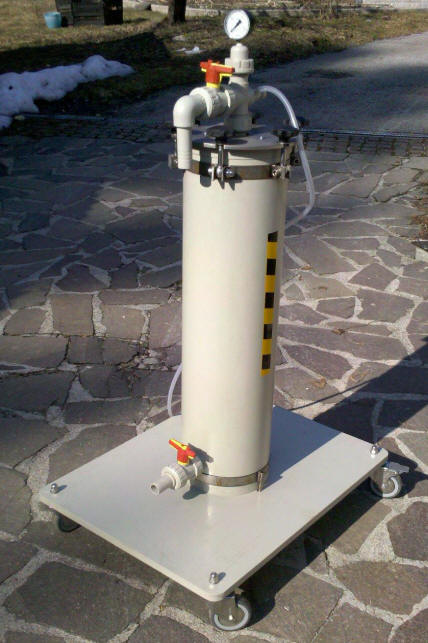

FILTRIRNA NAPRAVA :
FN-V
900 -PP
(
vreče)
|
|
| |
TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA
:VREČASTI |
| FILTRIRNA NAPRAVA |
FN -V 900
PP |
| |
|
|
| |
|
| OSNOVNA KONSTRUKCIJA: |
POLIPROPILEN |
| DIMENZIJA naprave : |
Š
500 X D 600 X V 1100 * |
| VIŠINA FILTRA |
CCA 900 mm fi 200mm |
| MANIPULACIJA |
na koleščkih h=70mm |
| VENTILI : |
kroglični
pp / teflon |
| INDIKACIJA ZASIČENOSTI |
Manometer z ločilno opno PP/PTFE |
| PRIKLOPI : |
SESALNI
DA 40/DA 25 *** |
TLAČNI
DA25 *** |
| Max FILTRIRNI TLAK |
1.5 bar |
| Obratovalni tlak: |
0.5-1 bar |
| |
|
| FILTER ČRPALKA: |
SERIJA MAGNETA |
SERIJA CBR |
SERIJA RXL |
| TENSNJE |
magnetna sklopka
tesnenje ** |
oksidna keramika SIC/fpm/inox |
nima tesnil lahko obratuje na suho in
prečrpava zelo umazane tekočine |
| POGON: |
SIEMENS |
| EL. PRIKLOP |
230V 50Hz standard
ali
3X400V 50 Hz |
| Pretok črpalke***: |
20l/min-100l/min |
| Vklop/izklop |
prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME) |
|
| FILTRI OBLIKA: |
vreča z
PP obročem in všitim ročem |
PREPUSTNOST****
FILTE R VREČE |
po DIN 53887 pri 200Pa zračne prepusnosti:
OD 20 DO 100 L/dm2/min... caa 50 micronov ali več ***** |
| MATERIAL |
TKANA POLIPROPILENSKA PREJA
monofilament |
OPIS MATERIALA:
spec teža: 200-800 g/m2 ,temperaturno odporno do cca 90C,
se odlično pere, odlična kemijska odpornost ,prava izbira za prehrambeno industrijo |
| |
| DIFINIRANJE PREPUSTNOSTI FILTER VREČE: |
| 1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto |
| 2. ODVISNOST :kinematična viskoznost fluida |
| 3. ODVISNOST :tlak in pretok črpalke ter temperatura medija |
| |
| * dimenzije Vam lahko prilagodimo |
** kliknite na ikonco MAGNETA princip delovanja
in izvedba tesnenja je podrobno predstavljena |
| *** odvisno od a črpalke |
| **** odvisno od a izbranega PP platna |
| ***** za bolj fino filtriranje od 20 - 50 micronov predlagamo filter sveče ali plošče z filterpapirjem |
Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .
|
Vrste črpalk ki
jih lahko vgradimo v filter napravo:

|
 |
|
ODZRAČEVANJE
povsem enostavno |
|
|
 |
| |
|
Površino
filtra in izbiro črpalke Vam bomo pomagali izbrati . |
|
FILTER VREČA PP46 FI
160
|
 |

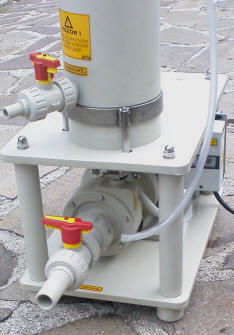

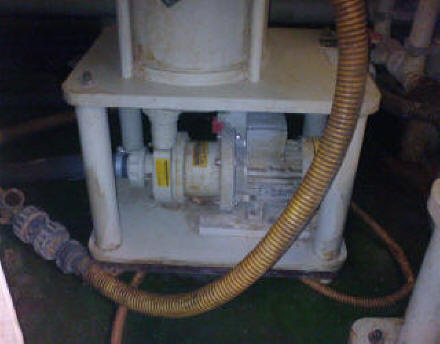

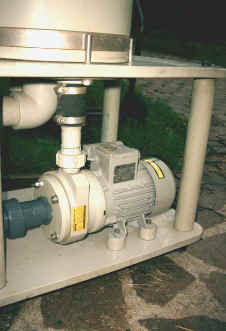

ČRPALKA za filter
:RXL100PP
ki skrbi za kontinuirano napajanje filtra in
lahko obratuje tudi na suho kar pri sistemih filtriranja zelo
priporočamo |

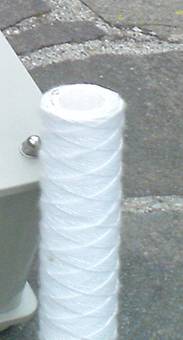

FILTER SVEČA
500 FI 60 –30 MIC |
zA
LAŽJO PREDSTAVO O IZDELKU :
Navodilo za menjavo filter sveče:
1. izključimo napravo iz omrežja |
2. zapremo vse ventile |
3. odzračimo |
4. odpremo ventil za praznenje |
5. odvijemo pokrov |
6 odvijemo in snamemo pokrov
|
6. snameno gumijasti tesnilni distančnik
( napis LASTRATECH mora biti spodaj ) |
7. DVIGNEMO CELOTNI ZGORNJI SEDEŽ |
 8. DVIGNJEMO DRŽALA FILTER SVEČ |
|
|
8. sedaj lahko vzamemo sveče ven iz ohišja in jih zamenjamo |
|
|

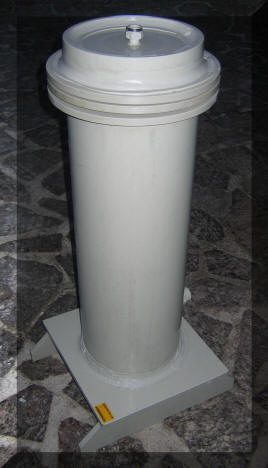

SF 900 PP |  |   |
SF 300 PP |  |  |
SPECIJALNI FILTRI po naročilu kupca material: PP
|

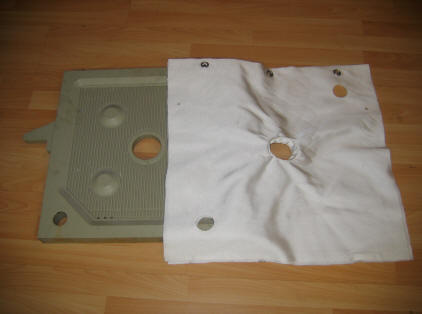

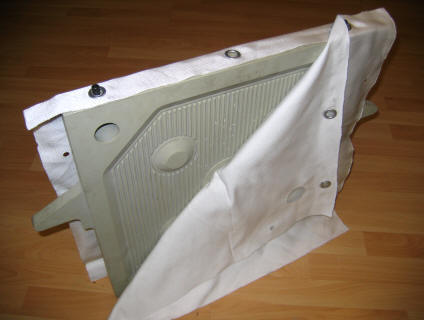

izdelujemo tudi filter plošče PP za filter preše
in šivamo platna z 30-50 mic |
 |
 |

|
|
