Avtomatska centrifuga je namenjena za odcejanje in sušenje obdelovancev . Predstavlja samostojno tehnološko enoto ter zaključek obdelovalnega  procesa.

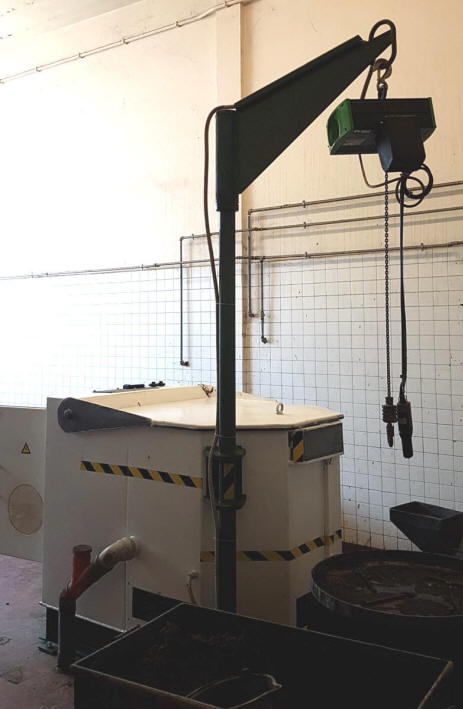

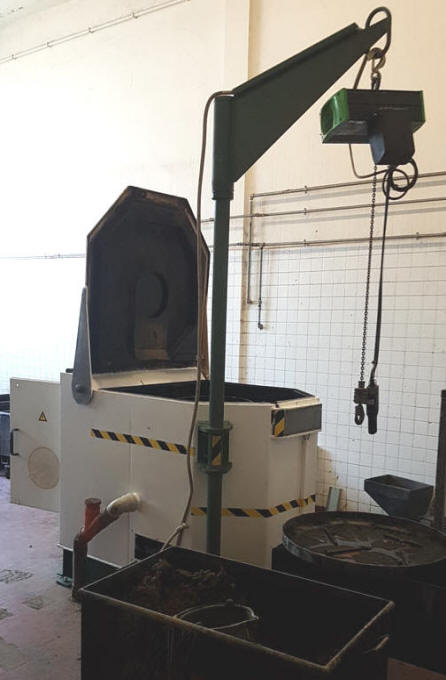

Sušenje poteka v bobnu (košari) katero z obdelovanci vložimo v centrifugo in jo po končanem sušenju zopet dvignemi iz centrifuge.Za manipulacijo košare uporabljamo ročno vodeno električno dvigalo, ki je pritrjeno nad centrifugo in je krožno horizontalno pomično. Odpiranje - zapiranje, zaklepanje centrifuge kot tudi počasni zagon, kontrola obratovanja ,sušenje in zaviranje krmili PLC program z integracijo z frekvenčnim regulatorjem .




 VIDEO PREDSTAVITEV CA90 AIR HMI








bullet





TEHNIČNI PODATKI

Perforacija košare:     1-3mm DVOJNO OJAČANA
Enkratno polneneje:   MAX 100kg    premer bobna 680mm višina 330mm
Material okvirja:    kislinsko-odporna INOX pločevina
Pogon:              5,5 kW ,3X400V, 50 Hz
Krmilje: UNITRONICS V570
COLOUR TOUCH SCREEN  PLC+HMI frekvenčni regulator MITSUBISHI s konzolo ser.FR D-740
Gretje :                 INFRA - 6 kW
Nastavljivost obratov:  računalniško vodeno programsko  vodeno in preko nastavljivih ramp/ročno preko potenciometra
Hlajenje:                   radialno puhalo 0.4 kW
Zaklepanje:              elektro mehansko pnevmatsko
ZAŠČITE:     tokovna, proti udaru el.toka,preobremenitev,
preobremenitev balansa, mehanska za odpiranje pokrova, speed controla
Komande na omari:
popolnoni  krmilni nadzorni sistem vpisan z meniji v večjezičnih menijih
Komande v omari:* nastavitev obratovalnega časa,nastavitev
rampe  hitrosti , posamezni časi ,nastavitev pospeševanja, nastavitev alarma,sušenja , nastavitev temperature
zaviranje nivoji varnosti,progransko nastavitev zagona zaviranja
 Remoute access preko ETHERNET TCP-IP  preko konzole z displayem
Indikatorji na omari:  obratovanje,napake/gretje vklučeno/ ustavitev / prisotna napetost/zvočna indikacija -program končan odpiram avtomatsko pokrov ker boben stoji in je sušenje končano



*nekatere funkcije so omejene ali se jih ne da poljubno spreminjati








Novost VERZIJE  CA100-AIR  V 2021

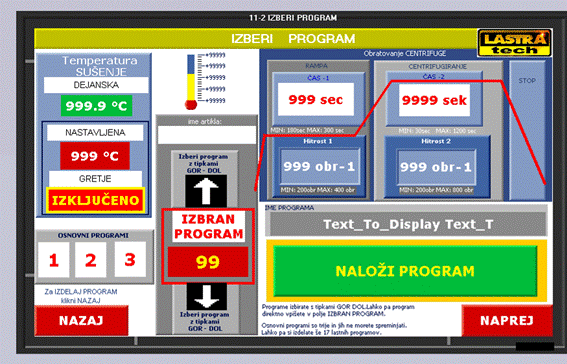

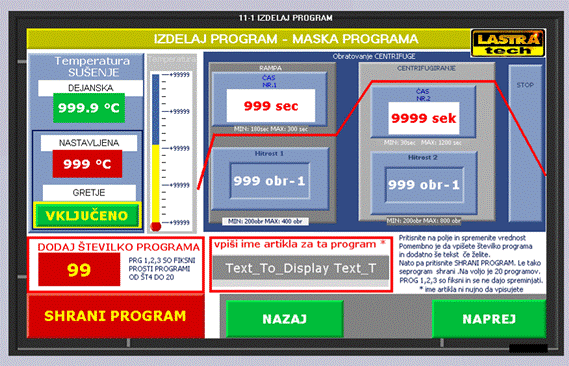

Centrifuga v avtomatskem režimu deluje tako da predhodno izberete program. Program ki ga izberete je lahko FIXNI  ali TISTI KI JIH IZDELATE SAMI.
POD ŠTEVILKAMI 1,2,3, so fixni programi kateri omogočajo nastavitve ki se ne dajo spreminjati in ko ga kličete se izvede3 po prednastavljenih vrednostih.

Sami pa lahko izdelate svoje programe trenutno je omogečenih 100 programov ( lahko več)  in jih poimenujeti po ARTIKLIH  ali imenu KUPCA .
Programu določite ŠTEVILKO in IME  tako da ga poimenujete in  ga SHRANITE.
Tak program potem kličete za posamezen atrikel in centrifuga optimalno dela potem za točno določen artikel.

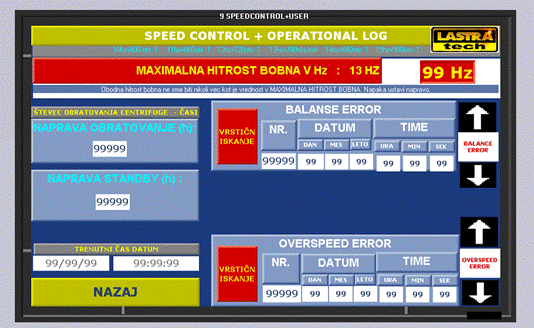

KRONOLOGIJA OBRATOVANJA - BELEŽENJE NAPAK

Enostavni in pregledni meniji







OSNOVNI OPIS DELOVANJA NAPRAVE:

Električno je naprava grajena tako da so prvenstveno uporabljeni napetostni viri 230v in 400v le na nujno potrebni opremi kjer ne gre drugače, vsi ostali elementi so krmiljeni 24Vdc.Centrifuga deluje na način da vstavimo v sedež košare z dvigalom izdelke ki jih pred zagonom raztresemo tako da so enakomerno porazdeljeni v košari.Nato z tipko START na displayu na dotik ali manipulativnem panelu zapiramo pokrov. Zapira se dokler držimo , če gumb spustimo se pokrov začne odpirati nazaj. Tako preprečimo tveganje za poškodbe pri zapiranju,Ko se pokrov naprave  zapre , prične avtomatsko obratovanje.
Najprej se zaklene pokrov centrifuge avtomatsko in ko senzor javi krmiljenju da je centrifuga zaklenjena se aktivira počasni zagon centrifuge ki počasi z vrtenjem še dodatno porazdeli vsebino v košari, vsi parametri so krmiljeni in nadzorovani, vključi se gretje z puhalom ki začne sušiti izdelke v centrifugi. Po določenem času preko rampe zagona centrifuga pospeši centrifugiranje in sušenje. Sušenje centrifugiranje traja čas ki je nastavljen v programu. Po preteku sušenja programa preide v fazo zaviranja. Sušenje se izključi, gretje se izključi , ohlajanje grelcev se nadaljuje. Šele ko je boben košare ustavljen se centrifuga avtomatsko odklene in pokrov dvigne. Ohlajanje grelcev se nadaljuje še nekaj časa nato se puhalo izključi .

Krmilnik omogoča izdelavo programov za vsak artikel posebej ki ga lahko kličete poimensko ali z številko ali bar kodo. Prvi trije programi so fixni in jih ni mogoče spreminjati in so standardni. Krmilnik beleži tudi napake in alarme.

Za kontinuirno delo operater vsakič pritisne le Start tipko za čas dokler se naprava ne zapre, vse ostale sekvence izvaja krmiljenje avtomatsko.Po koncu programa se centrifuga avtomatsko ustavi , odpre in z piskom sporoči da je program končan.
Seveda pa je možno predčasno sekvenco obratovanja prekiniti z tipko STOP ali IZKLOP V SILI . Takrat se najprej izvede zaviranje in šele nato se pokrov odklene in odpre.



START- na displayu na dotik ali manipulativnem panelu zapiramo pokrov. Zapira se dokler držimo ,
            če gumb spustimo se pokrov začne odpirati nazaj. Tako preprečimo tveganje za poškodbe
            pri zapiranju,

STOP – na displayu na dotik ali manipulativnem panelu ustavi centrifugo izključi gretje, odklene in
            odpre-in dvigne pokrov,

IZKOP V SILI – na manipulativnem panelu ali na elektroomari  ustavi centrifugo, ko se košara
                       bobna ustavi izključi vse močnostne
                            porabnike 230V ,3x400 V in krmilnik vrže v režim IZKLOP V SILI.
                            le 24vdc napetost senzorike je prisotna . Šele ob odpravi motnje deaktivaciji
                            izklopa v sili , potrditvi krmilnika se lahko zaženejo porabniki 230V in
                            3x400V

GLAVNO STIKALO – izključi vse porabnike , ne porabljamo ga za zaustavljanje  centrifuge
                                       ko vrti boben. Glavno stikalo izklapljamo ob servisih,
                                       mazanju, revizijskih pregledih ,kadar dalj časa naprava ne obratuje.

POTENCIOMETER HITROSTI: na elektroomari za nastavitev hitrosti v ročnem načinu obratovanja

Naprava pa ima poleg električnih sistemov za preobremenitev zagona, tokovno preobremenitev ob izpadu ene od električnih faz, tudi SENZOR ZA PREOBREMENITEV ZA BALANSIRANJE. Ta senzor skrbi da v primeru da bi uporabnik nedosledno naložil breme centrifuge le na eno stran in ob zagonu preobremenil boben centrifuga samodejno zavre ustavi javi napako odklene pokrov in tako prisili uporabnika da popravi vsebino za varno obratovanje. SPEED CONTORL senzor skrbi za kontrolo max obratov.
RCD zaščita na diferenčni tok za povečano varnost.  Akustična  in svetlobna indikacija obratovanja naprave. Avtomatski sleep mode za neaktivnost.














opis

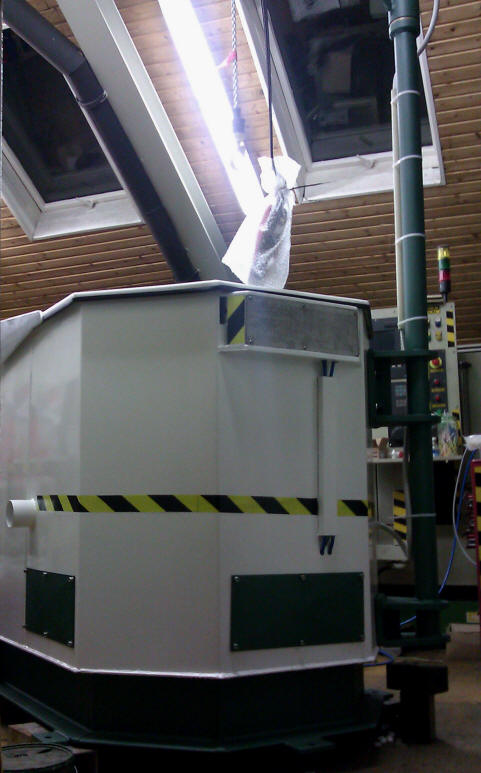

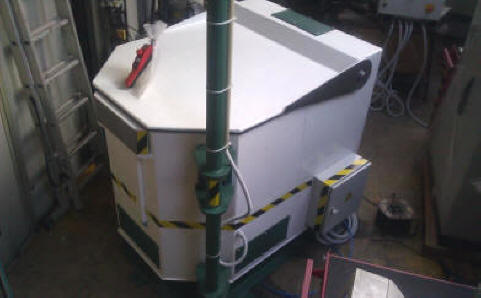

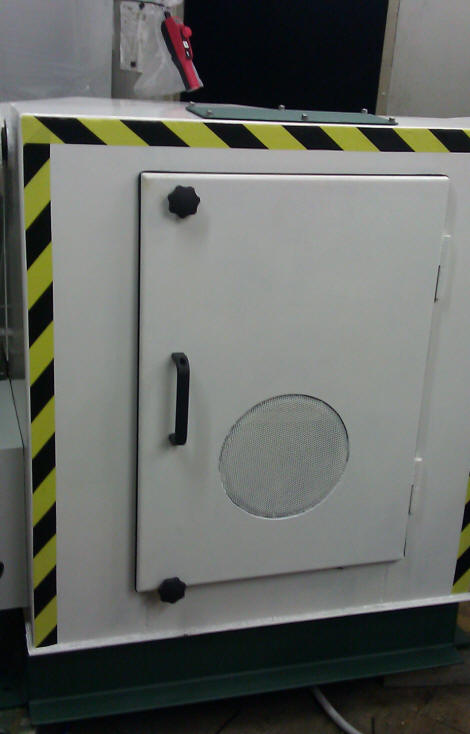

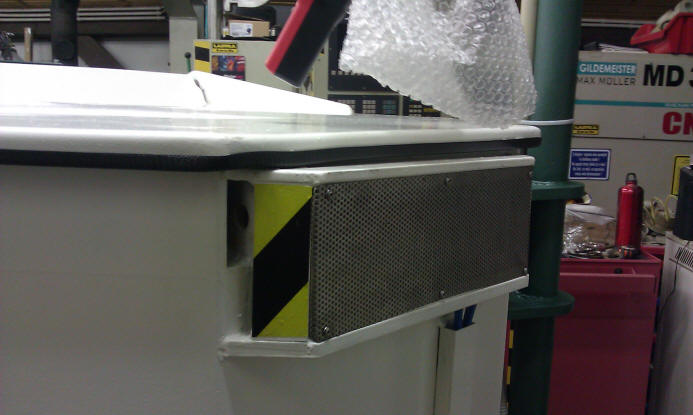

Ohišje-konstukcija  jeklena pločevina v kombinaciji z močnimi jeklenimi profili kakovostno zvarjena ,  robustne izvedbe za industrijsko uporabo. Ohišje je peskano in  epoxi  lakirano.Konstuirano z pomočjo napreden CAD tehnologije. Uporaba napredne FEM tehnologije.

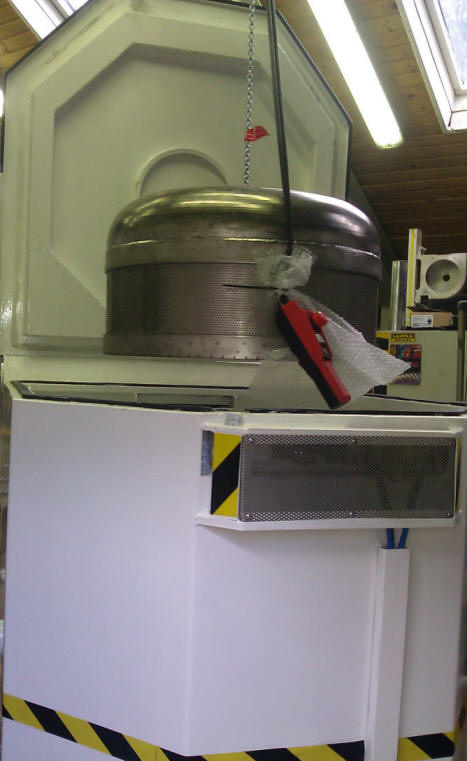

Košara je izdelana iz nerjaveče pločevine W.Nr. 1.4404 CrNi-Mo
Perforacija lukenj fi 3mm , opcija*  notranji koš perforacija luknjic fi 1mm ,dodatno ojačana. Zgornji del košare je kržno zaobljen-bonbiran.
Košara je izdelana tako, da se s kljuko dvigala  dvigne iz  pogonskega naseda.

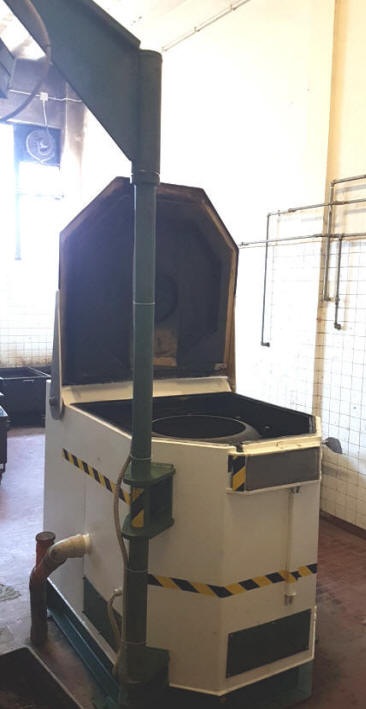

Dvižni pokrov: jeklena pločevina -, odpira se avtomatsko , izvedba odpiranja na pnevmatiko  tako, da se na koncu obratovanja pokrov sam odpre,
                                                        ko se pokrov zapre se dodatno varnostno  pnevmatsko zaklene -varnostni zaklepni mehanizem

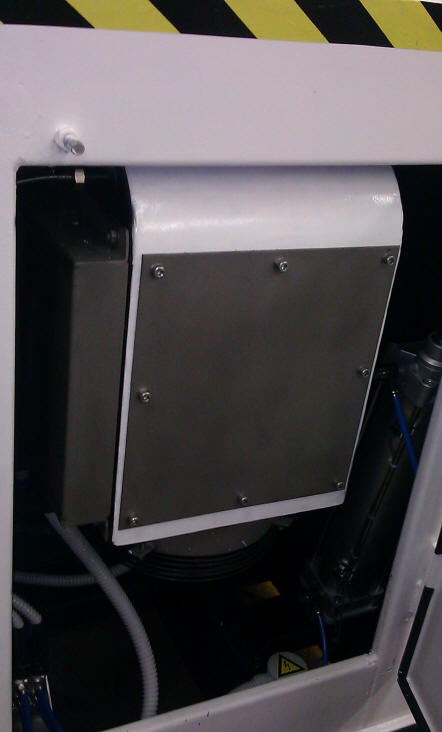

Gretje/hlajenje  je integrirano v centrifugo. Naprava je opremljena z infra grelci moči 6Kw ,ki so montirani v napravi in krmiljeni preko krmilnika,
dodatno je prigrajen aksialni kovinski ventrilator ,ki odvaja temperaturo iz grelcev direktno v košaro.

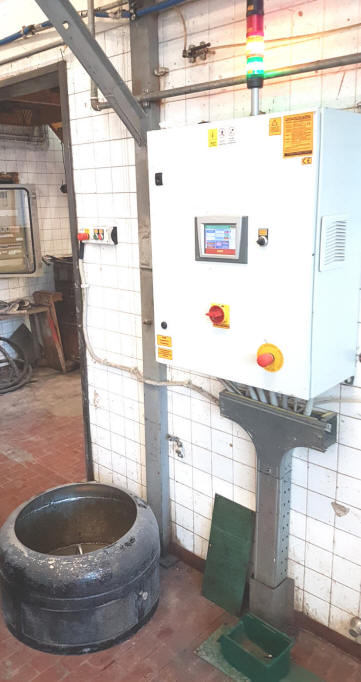

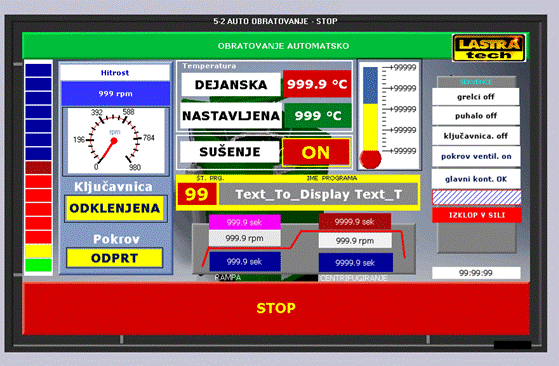

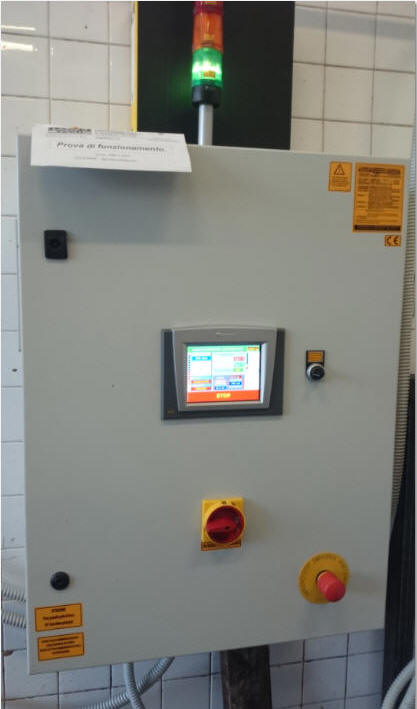

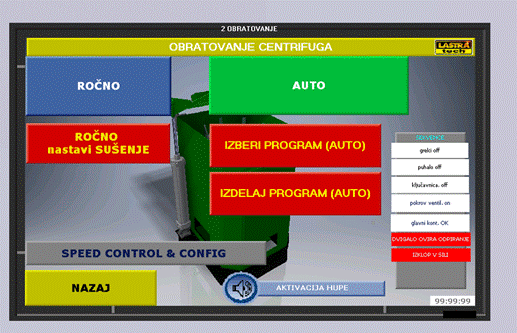

Krmilna elektro omara z krmiljenjem ima velik krmilni barvni zaslon na dotik kjer je program z možnostjo nastavitve parametrov.
Nastaitve se izvedejo v  programu kateri potem stalno skbijo za avtomatsko delovanje Program prikazuje temperaturo v komori in nastavljeno vrednost.

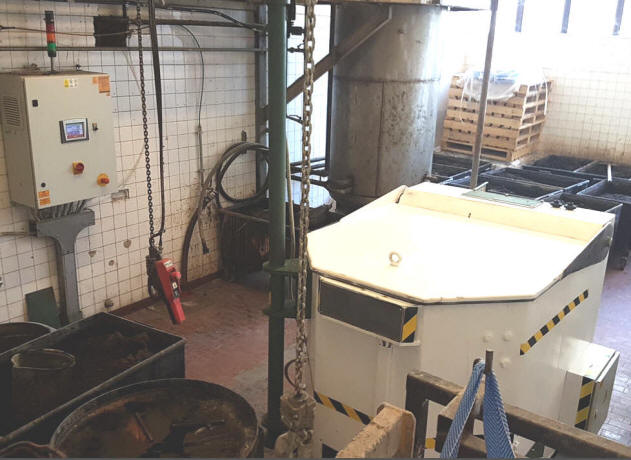

Krmilna omarica s krmilno avtomatiko, krmilnimi stikali , indikatorji obratovanja je  montirana ločeno od  centrifuge.


bullet
v omarici:
bullet
frekvenči regulator regulator Mitsubishi 5,5KW
bullet
krmilnik touch screen UNITRONICS V570  barvni PLC+HMI  +softweare za:
bullet
krmiljenje sušenja
bullet
nastavitev temperature v programu
bullet
krmiljenje pnevmatsko zapiranje odpiranja
bullet
krmiljene puhala ogrevanje
bullet
krmiljenje dolžine sušenja/centrifugiranja
bullet
kontaktorji vezni elementi ožičenje ..
bullet
tokovna zaščita, zaščiita za preobremenilni zagonski moment , zaščita proti generatorskemu toku,
 kontaktorski krmilnik,tokovni upor, krmilnik pnevmatike z krmilnim ventilom zapiranja  pokrova, elektro shema ,ostalo
bullet
izhodne sponke za dvigalo
bullet
Indikacija delovanja vseh zaščit ,IZKLOPI V SILI
bullet
-počasno zaviranje in zaganjanje naprave  (2 rampi zagona)
bullet
 -varnostni izklop v primeru preobremenitve

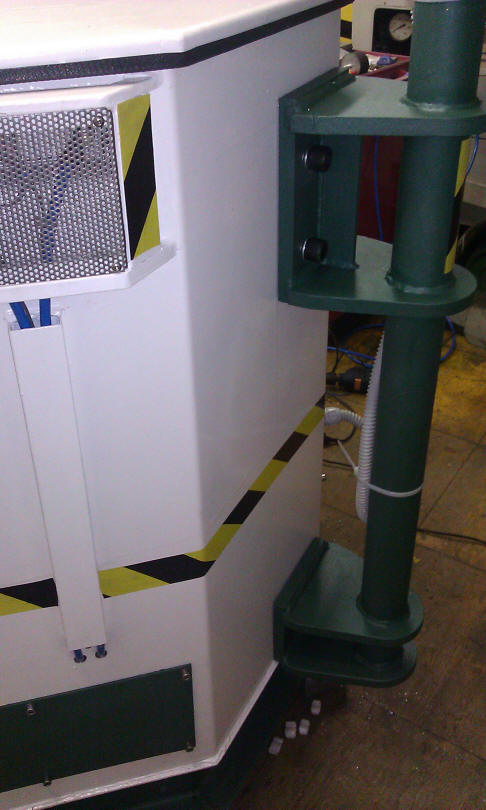

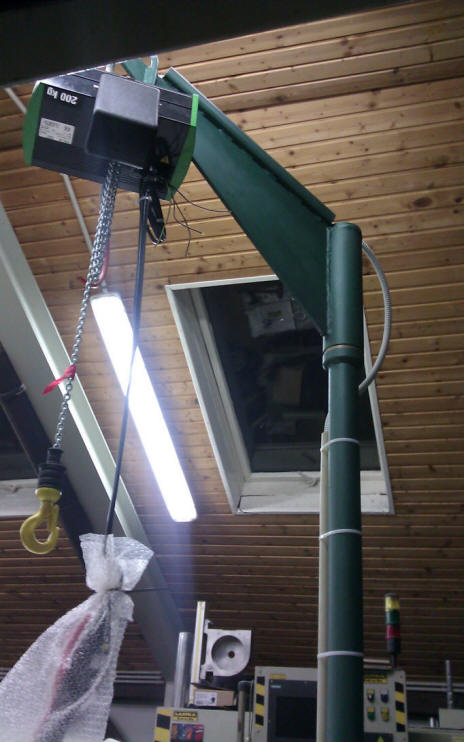

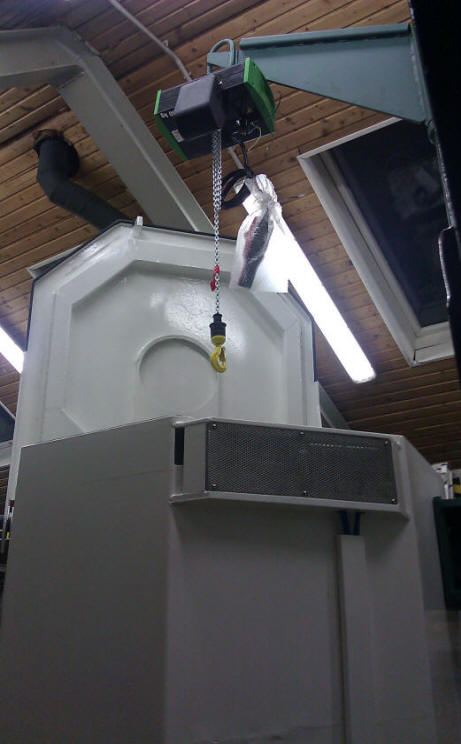

Dvigalo je prigrajeno ob centrifugo .Na ohišje je prigrajena nosilna konzola ki se obrača , nanjo pa je prigrajeno verižno dvohitrostno dvigalo z lastnim krmiljenjem in verigo in kljuko.Dvigalo ima krmilno konzolo z dvonivojskimi tipkami počasi /hitro , izklop v sili . preko te konzole in verige z kljuko enostavno manipuliramo z košaro centrifuge.Počasna hitrost zelo pomaga pri vstavitvi košare v centrifugo.Ker se verišno dvigalo obrača na konzoli je manipulacija zelo enostavna.

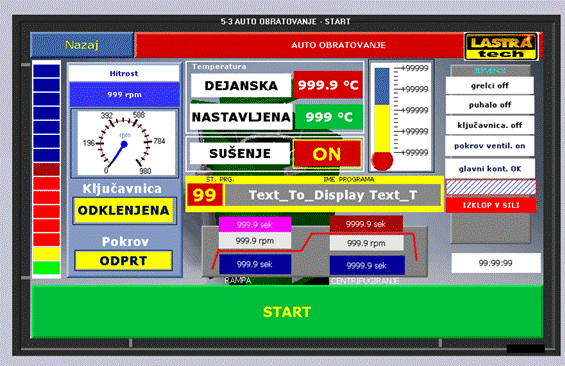

Krmilnik  barvni touchscreen  z prikazi programov
popolni avtomatski nadzor obratovanja z ročno in avtomatskim
načinom dela, semaforjem za prikaze sekvenc obratovanja alarmov in
hupo za signalizacijo končanja cikla
Priključna omara
za priklop glavnega napajanja
za priklop pnevmatije






Dodatni krmilni modul
START PROGRAM,STOP PROGRAM, EMERGENCY ( IZKLOP V SILI),
dodatno se prigradi na mesto kjer je operaterju najugodneje, za lažjo manipulacijo.Normalno se za obratovanje pritisne samo START ,ostale sekvence krmili naprava avtomatsko.





električna krmilna  avtomatika

-na čelni strani omarice
-glavno stikalo, indikator glavnega stikala,
V KRMILNIKU  COLOUR TOUCH SCREEN UNITRONICS  V570 +HMI
-KOMANDA  za vklop programa z indikatorjem
-KOAMANDA za prečasni   izklop programa z indikatorjem
-gobasta  STOP tipka na omarici
-gobasta STOP tipka na CENTRIFUGI
-KOMANDA za nastavljanje dolžine obratovanja -2 RAMPI
-KOMANDA potenciometer za nastavitev obratov
-gretje stikalo 01 v programu tako da lahko  gretje tudi izklopite
-KOMANDA nastavitev hitrosti
-KOMANDA nastavitev temperature
-KOMANDA nastavitev dolžine programa CENTRIFUGIRANJA
-ALARM indikacija
 digitalno prikazuje trenutno stanje obratov med delovanjem
semafor 3 barvni NA ELEKTROOMARI  zelena/rumena/rdeča prikazuje stanje naprave +zvočna hupa konec programam /alarm ...
-dodatno krmiljenje  mehanskega zatiča z mehanskim zaklepanjem z induktivnim senz. na pokrovu
 -ZAPIRANJE /ZAKLEPANJE - MEHANSKO PNEVMATSKO  / ODPIRANJE ODKLEPANJE  avtomatsko preko pnevmatskega cilindra
-SEKVENCE USTAVLJANJA V REŽIMU ALRAM /PREOBREMENITEV /STOP / IZKLOP V SILI



prikaz programa krmilnika*


* PODATKI SO SIMBOLNI IN SO DIFINIRANI Z VSAKO
   NAPRAVO POSEBEJ





naprimer: ITALIANSKA VERZIJA




naprimer: ITALIANSKA VERZIJA



















v krmilni elekto omari

bullet
frekvenči regulator regulator Mitsubishi 5,5KW
bullet
krmilnik touch screen UNITRONICS V570  barvni PLC+HMI  +softweare za:
bullet
krmiljenje ogrevanja
bullet
nastavitev temperature v programu
bullet
krmiljenje pnevmatsko zapiranje odpiranja
bullet
krmiljene puhala ogrevanje
bullet
krmiljenje alarma - semaforja
bullet
krmiljenje dolžine sušenja/centrifugiranja
bullet
kontaktorji vezni elementi ožičenje ...
bullet
tokovna zaščita, zaščiita za preobremenilni zagonski moment , zaščita proti generatorskemu toku, kontaktorski krmilnik,tokovni upor, krmilnik pnevmatike z krmilnim ventilom zapiranja  pokrova, elektro shema ,ostalo
bullet
izhodne sponke za dvigalo
bullet
Indikacija delovanja vseh zaščit ,IZKLOP V SILI
bullet
-varnostni izklop v primeru preobremenitve
bullet
-počasno zaviranje in zaganjanje naprave  (2 rampi zagona)
